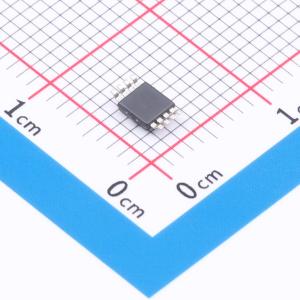

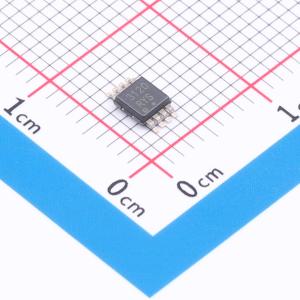

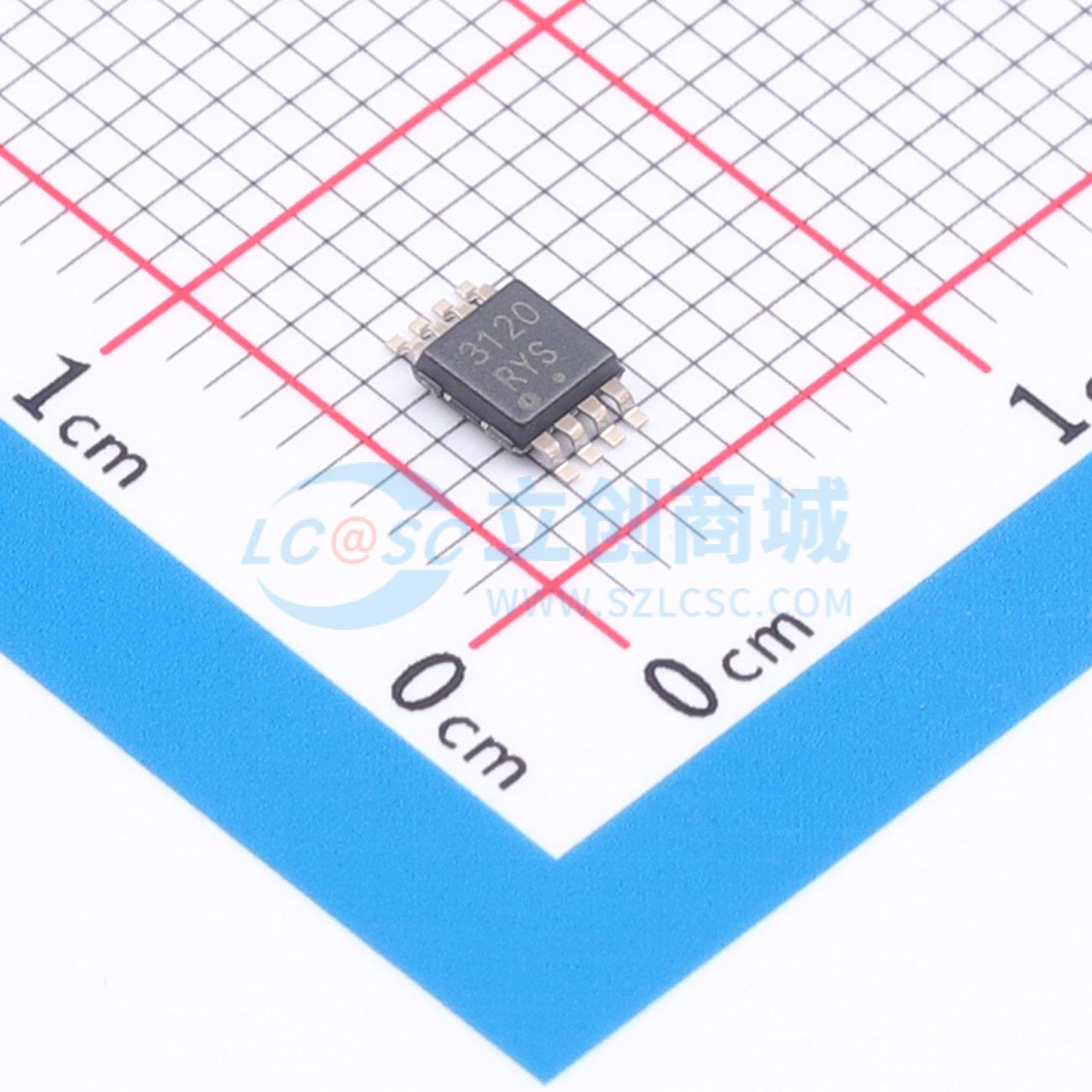

温馨提醒：图片仅供参考，商品以实物为准
NCS7031DM1G020R2G
NCS7031: 80 V common-mode, Current Sense Amplifiers
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCS7031DM1G020R2G
- 商品编号
- C5207124
- 商品封装
- Micro8
- 包装方式
- 编带
- 商品毛重
- 0.117克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 1 | |
| 共模电压 | -6V~80V | |
| 增益 | 20V/V | |
| 带宽 | 100kHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+150℃ | |
| 差分电压 | - | |
| 单电源电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 1.5mA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | 1V/us | |
| 共模抑制比(CMRR) | 85dB | |
| 噪声密度(eN) | - | |
| 功能特性 | 输入滤波器；高边检测；低边检测 |
商品概述
NCS7030和NCS7031是高压电流检测放大器。它们提供14 V/V和20 V/V的增益选项，在整个温度范围内的最大增益误差为±0.3%。每个器件由一个前置放大器和缓冲器组成，可通过A1和A2引脚连接输出和输入，以便接入中间滤波网络或调整增益。这些电流检测放大器在-6 V至80 V的输入共模电压范围内具有出色的共模抑制能力。它们可在各种应用中通过检测电阻进行单向电流测量。带有NCV前缀的产品为汽车级可选型号。所有版本的工作温度范围均扩展至-40°C至150°C。
商品特性
- 带宽：100 kHz
- 输入失调电压：整个温度范围内最大±300 μV
- 失调电压温度漂移：最大±3 μV/°C
- 增益误差：整个温度范围内最大±0.3 %
- 静态电流：典型值1.5 mA
- 电源电压：3 V至5.5 V
- 共模输入电压范围：工作范围-6 V至80 V，耐受范围-14 V至85 V
- 共模抑制比：最小85 dB
- 电源抑制比：最小75 dB
- 低通滤波器（1阶或2阶）
- 这些器件为无铅产品
应用领域
- 电信设备
- 电源设计
- 柴油喷射控制
- 汽车应用
- 电机控制
