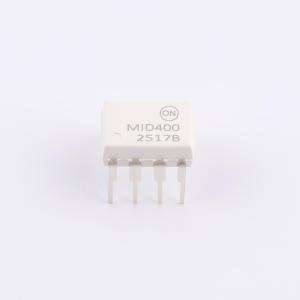

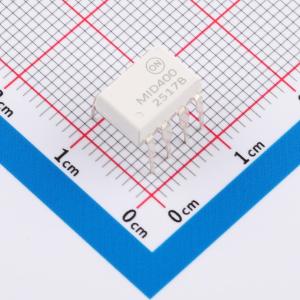

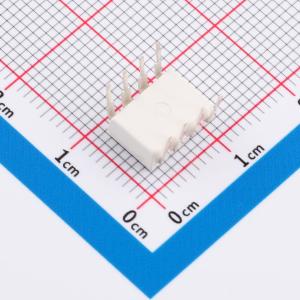

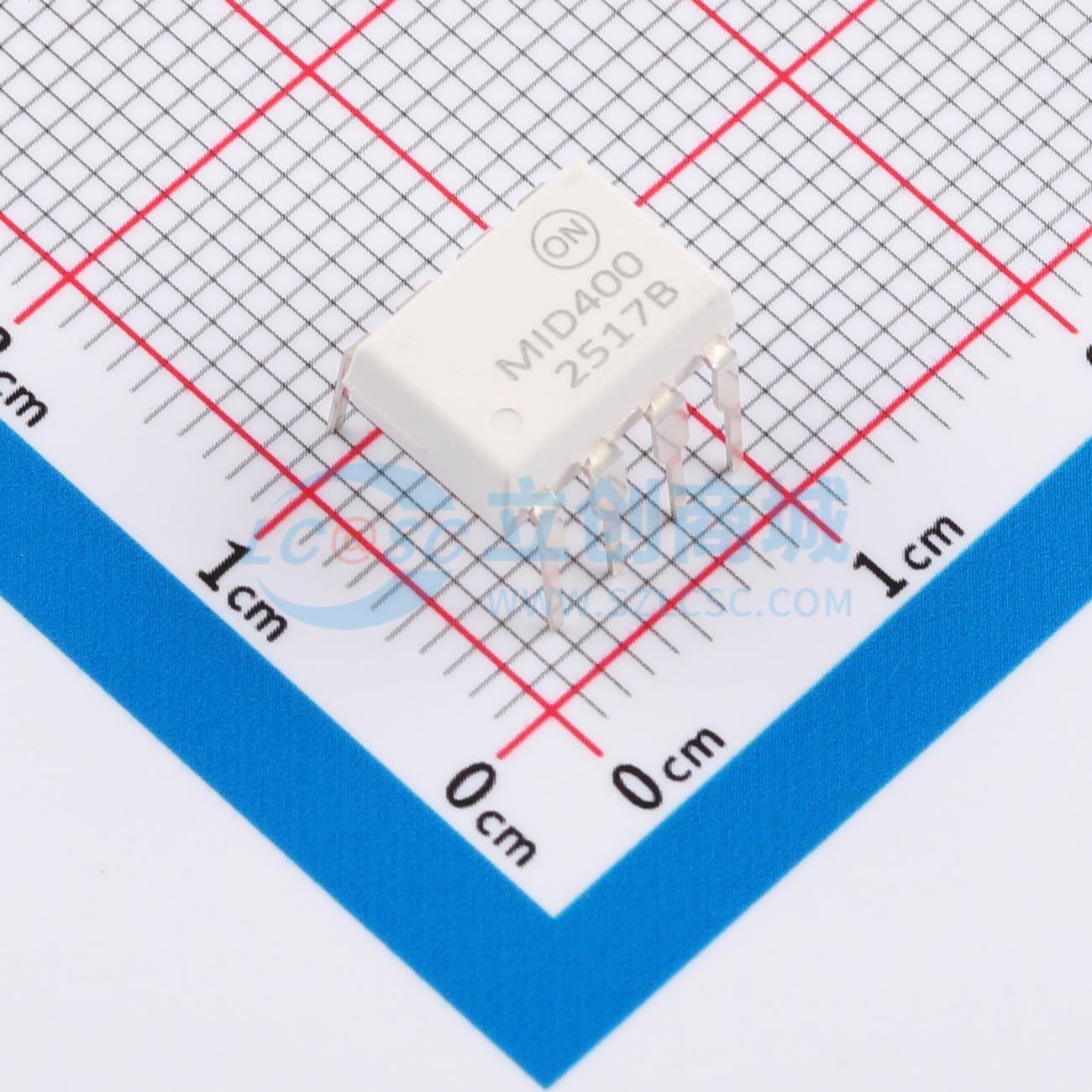

MID400M

MID400M: 8-Pin DIP AC Line Monitor Logic Output Optocoupler

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一种光隔离交流线路到逻辑接口设备，采用8引脚塑料双列直插式封装。交流线路电压由两个与外部电阻串联的背对背砷化镓发光二极管监测。高增益检测电路感应发光二极管电流，并将输出门驱动到逻辑低电平状态。专为用作交流线路监测器而设计，推荐用于任何需要出色的光隔离、固态可靠性、TTL兼容性、小尺寸、低功耗和低频操作的交直流控制应用。
品牌名称: onsemi(安森美)
商品型号: MID400M
商品编号: C5207629
商品封装: PDIP-8
包装方式: 管装
商品毛重: 0.0242克(g)

商品参数

	属性	参数值
	集射极饱和电压(VCE(sat))	-
	上升时间(tr)	-
	下降时间	-
	工作温度	-40℃~+85℃
	电流传输比(CTR)最小值	-
	电流传输比(CTR)最大值/饱和值	-
	总功耗(Pd)	115mW
	正向电流(If)	30mA
	功能特性	集电极开路输出

商品概述

MID400M是一款光隔离交流线路至逻辑接口器件，采用8引脚塑料DIP封装。交流线路电压由两个与外部电阻串联的背对背砷化镓（GaAs）发光二极管（LED）进行监测。高增益检测电路感应LED电流，并将输出门驱动至逻辑低电平状态。 MID400M专为用作交流线路监测器而设计，推荐用于任何需要出色光隔离、固态可靠性、TTL兼容性、小尺寸、低功耗和低频操作的交直流控制应用。

商品特性

配合外部电阻可直接在任何线路电压下工作
外部可调时间延迟
外部可调交流电压感应电平
逻辑电平兼容
安全和法规认证：UL1577，5000 VACRMS持续1分钟；DIN - EN/IEC60747 - 5 - 5，890 V峰值工作绝缘电压

应用领域

监测交流/直流“线路故障”状态
机电元件（如螺线管、继电器触点、小型电机）与微处理器之间的“闭环”接口
延时隔离开关

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	AC,DC
	输出类型	-
	正向压降(Vf)	1.5V
	输出电流	20mA
	隔离电压(Vrms)	5kV
	直流反向耐压(Vr)	-
	负载电压	-
	输出通道数	1
