温馨提醒：图片仅供参考，商品以实物为准

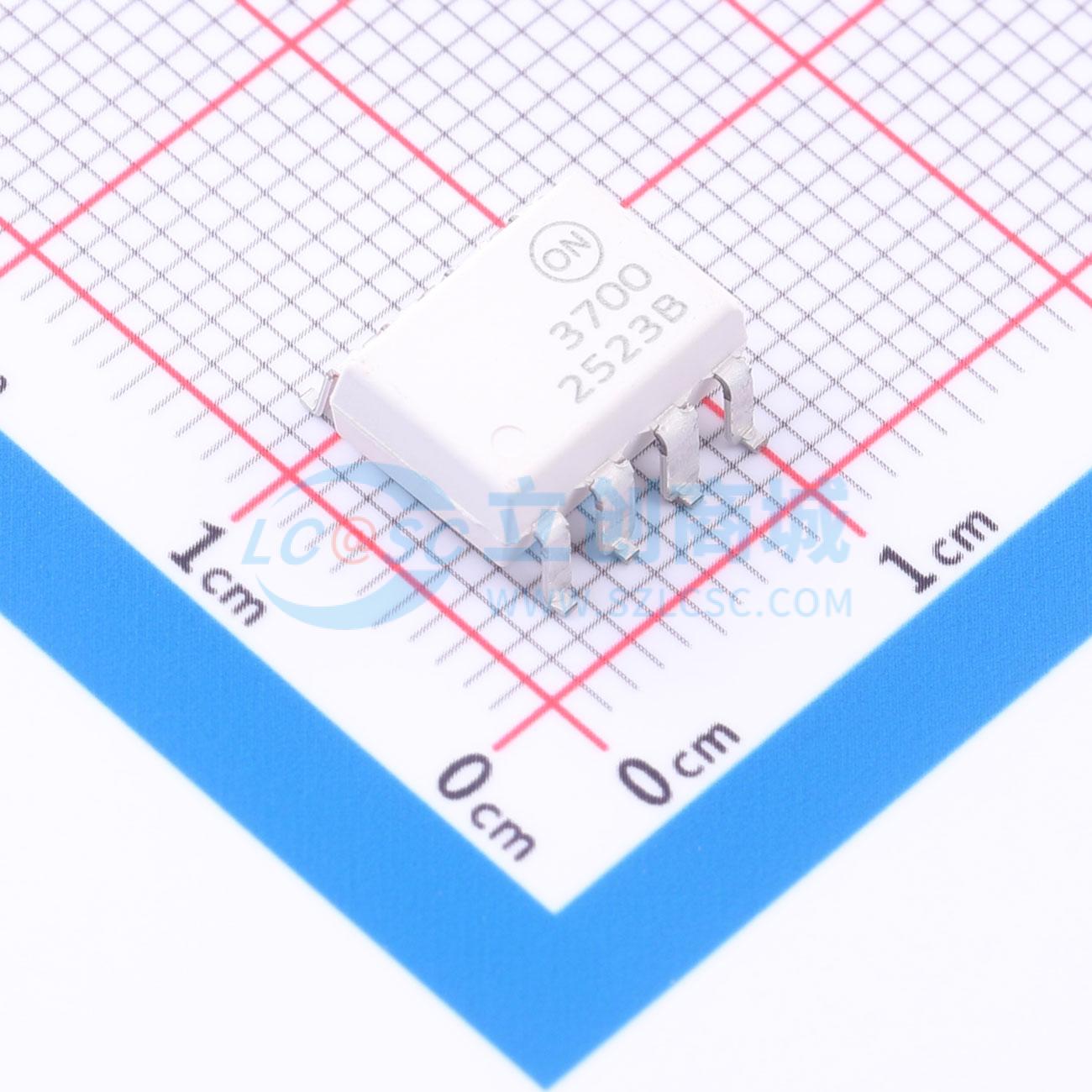

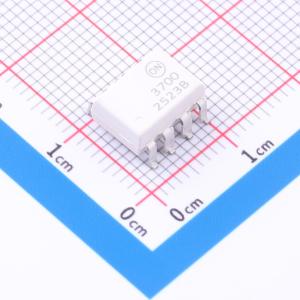

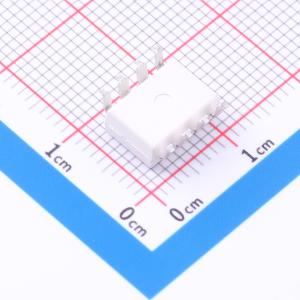

HCPL3700SM
HCPL3700M: 交流/直流到逻辑接口光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HCPL3700M 电压/电流阈值检测光耦合器包括一个联接阈值感应输入缓冲集成电路的 AlGaAs LED，该集成电路与高增益达灵顿输出进行光耦合。输入缓冲芯片能够使用单个电阻在较宽的输入电压范围内控制阈值水平。该输出可兼容 TTL 和 CMOS。
- 品牌名称
- onsemi(安森美)
- 商品型号
- HCPL3700SM
- 商品编号
- C5208631
- 商品封装
- SMD-8P
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | - | |
| 输出电流 | 30mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | - | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | - | |
| 上升时间(tr) | 45us | |
| 下降时间 | 500ns | |
| 工作温度 | -40℃~+85℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 305mW | |
| 正向电流(If) | - | |
| 功能特性 | 达林顿输出结构 |
