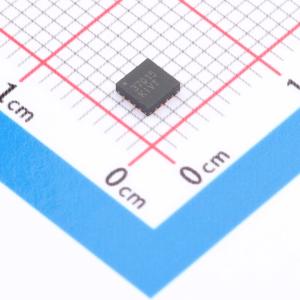

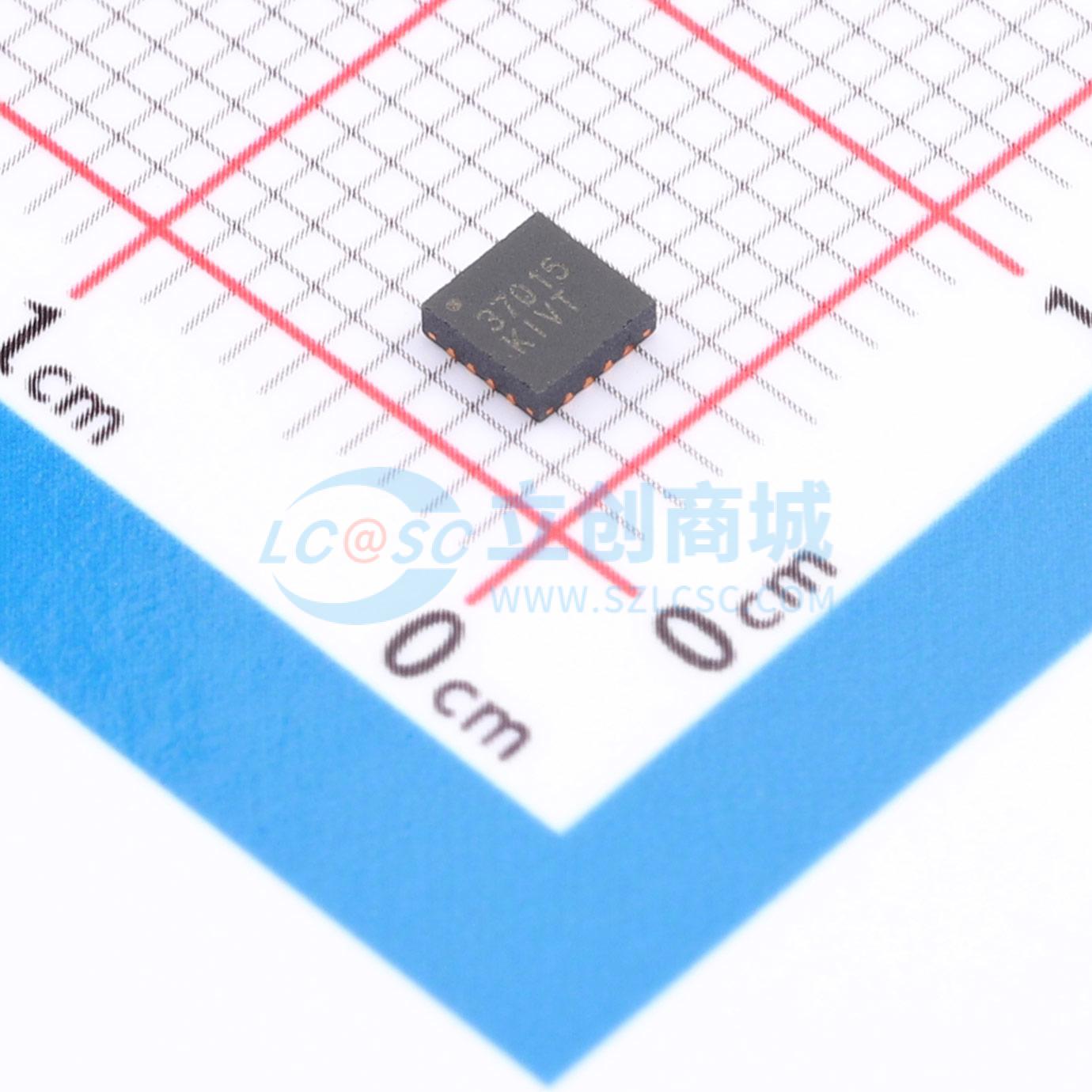

NCS37015MNTWG

NCS37015是一款符合UL943标准的信号处理器，适用于具备自检功能的GFCI应用。该器件集成了灵活的电源（包括一个12 V并联稳压器和两个3.3 V内部串联稳压器）、差分故障检测和接地中性线检测电路。启动时会进行自检，之后每17分钟进行一次。 NCS37015为GFCI应用提供了符合UL标准UL943的单芯片控制器解决方案，用于接地故障、接地中性线和自检保护。 关键内部模块包括：12 V并联稳压器、精密带隙基准源、两个3.3 V线性稳压器（一个用于数字电路，一个用于模拟电路）、具备vOS消除功能的感测放大器、用于CT的1.65 V基准源、动态调整至交流线路频率的2 MHz振荡器、8位逐次逼近型ADC、比较器、数字滤波器和数字控制逻辑。 为便于便携式GFCI应用，SCR引脚在上电时将置为高电平。如果检测到故障或自检失败，SCR引脚将驱动为低电平，并保持该状态，直到器件进行上电复位。 内部并联稳压器将SUP引脚电压钳位在12 V。这通过两个3.3 V线性稳压器为模拟（vda）和数字（vdd）内部电路提供偏置电压。 在检测到上电复位（POR）（vda > 2.475）时，逻辑电路复位，偏置电路启用，LED引脚将闪烁一次，持续250 ms。持续检查MLD引脚是否有大于25 Hz的输入信号。如果MLD信号大于25 Hz，则该测试通过。如果测试失败，将启用LED闪烁逻辑。将启动一个6分钟的定时器，如果未检测到MLD信号，将启用SCR。如果在6分钟定时器计时结束前出现MLD信号，且持续时间超过1分钟，则定时器将复位。 第一次自检（ST）周期将在2秒时进行，此后每17分钟进行一次。在ST周期内，GFT引脚将启用，并对CT电流（设置为8 mA，R2）进行两个半周期的验证。如果由于低接地故障检测或大于30 mA的接地故障信号导致ST周期失败，将启用LED闪烁逻辑，SCR引脚将置为低电平。 CT偏置电压为1.65 V。感测放大器监测接地故障电流。该电流在CTO引脚处转换为电压电平，该引脚是ADC（IDF引脚）的输入。电阻R8根据以下公式设置接地故障阈值： ldiff = (0.203 x CT1 x (RCT1 + R1 + 2πfACLCT1)) / (R8 x (RCT1 + 2πfACLCT1)) CT1 = 差分CT的匝数比 RCT1 = 直流绕组电阻

• 满足UL943自检GFCI要求
• 4.0 – 12 V工作电压（120−480 V交流市电，需适当的串联阻抗）
• -40℃至95℃工作温度范围
• 在11 V电压下典型静态电流为575 μA

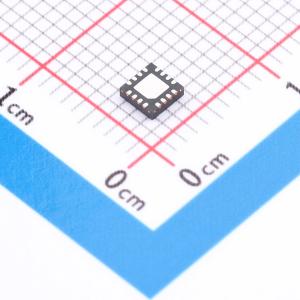

• 16引脚QFN封装
• 反相和锁存SCR输出，便于螺线管操作
• 自同步内部振荡器可调整至交流市电频率，确保60 Hz配电系统的全分辨率优化螺线管部署（线圈在交流市电过零点附近不励磁）
• 电源监视器，验证全二极管桥操作
• 分级脱扣时间，提高抗噪声能力
• 欠压检测，允许在较低交流输入电压下增加操作

• 便携式GFCI插头
• GFCI插座
