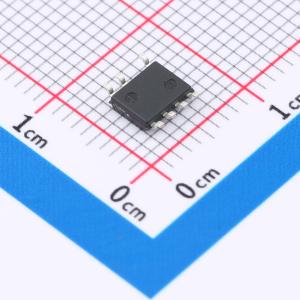

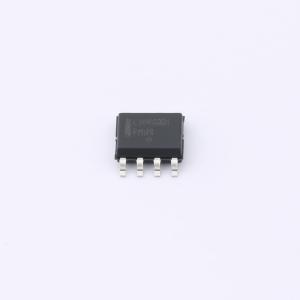

温馨提醒：图片仅供参考，商品以实物为准
NCL30488B1DR2G
NCL30488B: Single Stage CC/CV PSR Controller
- 描述
- 是一款功率因数校正反激式控制器，适用于隔离式恒流LED驱动器。该控制器以准谐振模式运行，可提供高效率。由于采用了一种新颖的控制方法，该器件能够从初级侧严格调节恒定的LED电流。这消除了对次级侧反馈电路、其偏置和光耦合器的需求。该器件高度集成，外部组件数量最少。内置了一套强大的安全保护功能，以简化设计。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCL30488B1DR2G
- 商品编号
- C5206944
- 商品封装
- SOIC-7
- 包装方式
- 编带
- 商品毛重
- 0.335克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 工作电压(DC) | 10.2V~30V | |
| 开关频率 | 700Hz~65kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；过压保护(OVP)；开路保护；短路保护(SCP) | |
| 工作电压(AC) | 320VAC | |
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 2% |
商品概述
NCL30488B是一款针对隔离恒流LED驱动器的功率因数校正反激控制器。该控制器以准谐振模式工作，以提供高效率。得益于一种新颖的控制方法，该器件能够从初级侧紧密调节恒定的LED电流。这消除了对次级侧反馈电路、其偏置和光耦合器的需求。该器件高度集成，所需的外部组件数量最少。内置了一整套强大的安全保护功能，简化了设计。
应用领域
- 一体化LED灯泡
- LED电源驱动器
- LED光源模块
