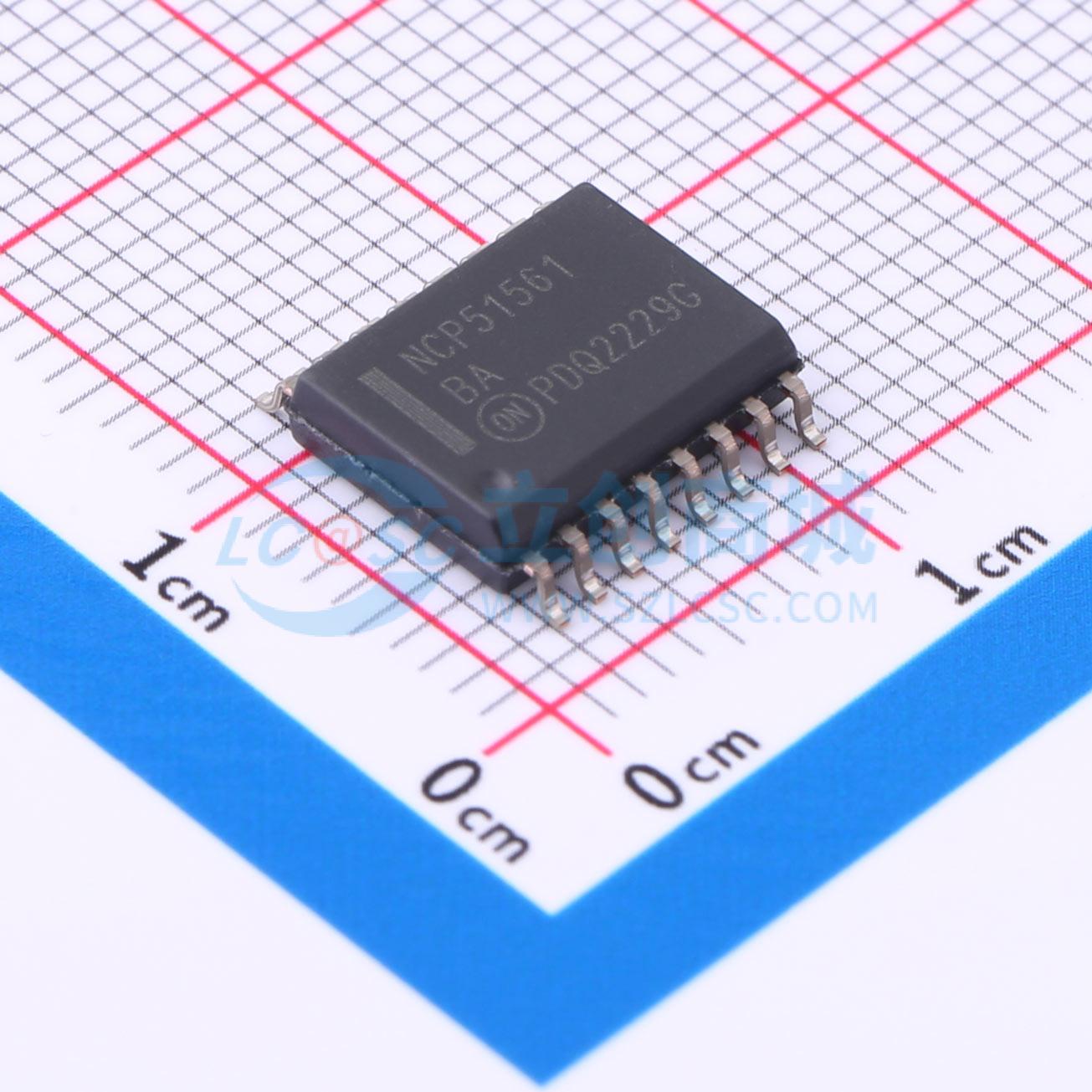

温馨提醒：图片仅供参考，商品以实物为准
NCP51561BADWR2G
NCP51561: 5 kVRMS Isolated Dual Channel 4.5/9 A Gate Driver
- 描述
- NCP51561是隔离式双通道栅极驱动器，其源极和漏极峰值电流分别为4.5 A和9 A。它们专为快速开关而设计，用于驱动功率MOSFET和SiC MOSFET功率开关。NCP51561具有较短且匹配的传播延迟
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP51561BADWR2G
- 商品编号
- C5206738
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.515克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 9A | |
| 拉电流(IOH) | 4.5A | |
| 工作电压 | 6.5V~30V | |
| 上升时间(tr) | 9ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 8ns | |
| 传播延迟 tpLH | 36ns | |
| 传播延迟 tpHL | 36ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.4V~1.8V | |
| 输入低电平(VIL) | 900mV~1.3V | |
| 静态电流(Iq) | 780uA |
应用领域
- 电机驱动
- 隔离转换器在 DC-DC 和 AC-DC 电源供应中
- 服务器、电信和工业基础设施
- UPS 和太阳能逆变器
交货周期
订货135-137个工作日购买数量
(1000个/圆盘，最小起订量 1000 个)个
起订量：1000 个1000个/圆盘
总价金额：
￥ 0.00近期成交2单
