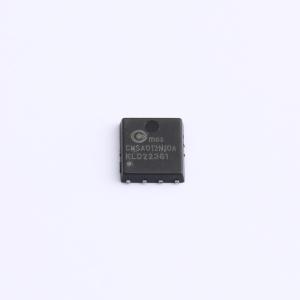

CMSA012N10A
1个N沟道 耐压:100V 电流:50A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CMSA012N10A采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)、低栅极电荷，并将功率转换应用中的损耗降至最低。该器件适用于开关电源（SMPS）、负载开关和通用应用中的低端场效应晶体管（FET）。
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMSA012N10A
- 商品编号
- C5203902
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 13.5mΩ@45V | |
| 耗散功率(Pd) | 75W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 24nC | |
| 输入电容(Ciss) | 1.9nF | |
| 反向传输电容(Crss) | 100pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 850pF |
商品概述
CMN2328AM将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于消费、电信、工业电源和LED背光等领域的升压转换器和同步整流器。
商品特性
- 在VGS = 10V时，RDS(ON) < 180mΩ
- 在VGS = 4.5V时，RDS(ON) < 230mΩ
- SOT-23-3L封装
应用领域
- DC-DC转换器
- 负载开关
- 系统开关
