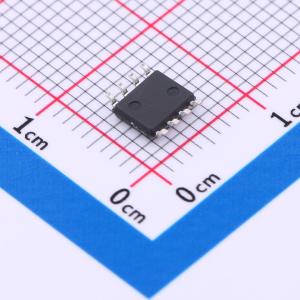

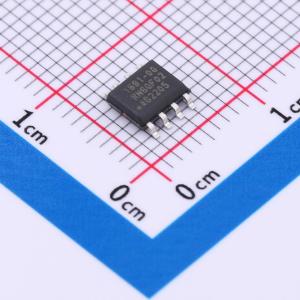

温馨提醒：图片仅供参考，商品以实物为准
iW1691-08
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | - | |
| 开关频率 | 130kHz~140kHz | |
| 输出电流 | 1A | |
| 耗散功率(Pd) | 526mW | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | PFM 调制；QR | |
| 输出电压 | - | |
| 反馈方式 | 原边反馈 |
商品概述
iW1691是一款高性能AC/DC电源控制器，采用数字控制技术构建峰值电流模式PWM反激式电源。该器件在重载时工作于准谐振模式，以提供高效率，并集成了多项关键保护功能，同时最大限度地减少了外部元件数量，简化了EMI设计并降低了总物料成本。iW1691无需次级反馈电路即可实现优异的线路和负载调节。它还在所有工作条件下保持稳定性的同时，无需环路补偿元件。逐脉冲波形分析实现了比传统解决方案快得多的环路响应，从而改善了动态负载响应。内置的限流功能可在宽输入电压范围内优化通用离线应用中的变压器设计。轻载时的超低工作电流确保iW1691非常适合针对平均效率和待机功耗最新法规标准的应用。
商品特性
- 原边反馈，无需光耦，简化设计
- 准谐振操作，实现最高整体效率
- EZ-EMI设计，轻松满足全球EMI标准
- 高达130kHz的开关频率，实现小型适配器尺寸
- 内置线缆压降补偿
- 非常严格的输出电压调节
- 无需外部补偿元件
- 符合CEC/EPA空载功耗和平均效率法规
- 内置采用原边反馈的输出恒流控制
- 低启动电流（典型值10μA）
- 内置软启动
- 内置短路保护和输出过压保护
- 可选的交流线路欠压/过压保护
- 轻载时PFM操作
- 电流检测电阻短路保护
- 过温保护
应用领域
- 手机、PDA、数码相机的AC/DC适配器/充电器
- 消费电子产品的AC/DC适配器
