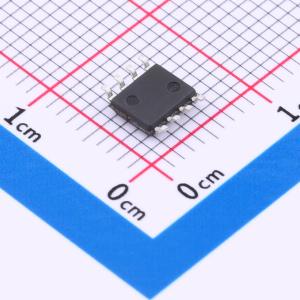

温馨提醒：图片仅供参考，商品以实物为准
iW337-00
模拟(0 - 10V)、PWM和电阻调光信号接口控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- iW337-00
- 商品编号
- C5175392
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 15V~60V | |
| 开关频率 | 100Hz~50kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 100% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | - | |
| 功能特性 | - | |
| 工作温度 | - | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
iW337是一款PWM信号发生器，可与三种不同类型的调光输入配合使用，即0 - 10V PWM调光、0 - 10V线性调光，或通过将DIM引脚连接一个接地电阻实现简单调光。iW337可将这三种信号中的任意一种转换为1% - 100%的PWM占空比，然后用于向初级侧LED驱动器（如iW3631）提供调光信号，无需使用变压器或其他驱动电路。 输出PWM频率可通过一个接地电容在100Hz至50kHz范围内进行编程。iW337的输入集成了必要的电流源，无需额外电路即可与有源和无源0 - 10V调光器接口，而输出可驱动光耦合器，实现从次级到初级的隔离调光控制。
商品特性
- 15V至60V工作电压
- 三合一调光器接口
- 0 - 10V线性调光
- 0 - 10V PWM调光
- 单电阻调光
- SOIC - 8封装
- 1%至100% PWM输出
- 1% PWM占空比容差
- 通过外部电容选择频率范围
- 低功耗关断模式
- 集成用于驱动0 - 10V调光器的电流源
- 集成用于隔离应用的光耦合器驱动器
应用领域
- 0 - 10V LED调光应用
- 三合一LED驱动器接口芯片（0 - 10V线性、0 - 10V PWM和电阻调光）调光LED驱动器应用
