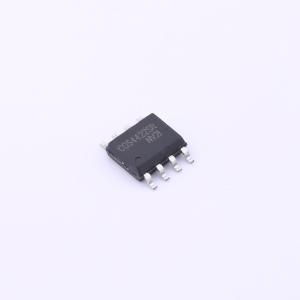

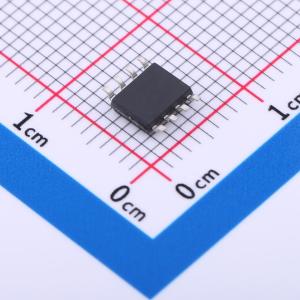

温馨提醒：图片仅供参考，商品以实物为准
COS4422SR
9A高速功率MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 9A，4.5V-25V，单同相，高速低功耗MOSFET低边驱动器，带UVLO过温保护功能
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COS4422SR
- 商品编号
- C5175411
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 9A | |
| 拉电流(IOH) | 9A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~25V | |
| 上升时间(tr) | 35ns | |
| 下降时间(tf) | 36ns | |
| 特性 | 欠压保护(UVP)；过热保护(OPT) | |
| 工作温度 | -40℃~+125℃ |
商品概述
COS4421/4422是单通道、大电流低端栅极驱动器，能够驱动大型MOSFET、碳化硅（SiC）、氮化镓（GaN）和绝缘栅双极型晶体管（IGBT）。独特的电路设计实现了高速运行，可向10,000pF容性负载提供9A的峰值电流。匹配的上升和下降延迟时间提升了速度和驱动能力。采用非重叠驱动技术，可将动态开关损耗降至最低。这些器件在其功率和电压额定值范围内具有很强的抗闩锁能力。当接地引脚出现高达5V（任意极性）的噪声尖峰时，器件不会受损。 COS4421/4422的输入可直接由TTL或CMOS（1.6V至25V）驱动。此外，内置的300mV迟滞功能可抗干扰，并允许器件由缓慢上升或下降的波形驱动。如果输入未加偏置或处于浮空状态，输出将保持低电平。
商品特性
- 高峰值输出电流：9A
- 高连续输出电流：2A
- 宽电源电压工作范围：4.5V至25V
- 高容性负载驱动能力：35ns内驱动10nF（典型值）
- 短延迟时间：58ns（典型值）
- 匹配的上升/下降时间
- 低输出阻抗：0.5Ω（典型值）
- 低电源电流
- 过温保护
- 欠压锁定（UVLO）
- 非重叠驱动技术
- 输入可承受高达5V的负输入
- 提供绿色SOP8、DIP8和DFN8封装
应用领域
- 驱动大型MOSFET、SiC和IGBT
- 重载线路的线路驱动器
- 本地电源通/断开关
- 电机和螺线管驱动器
- 开关模式电源
