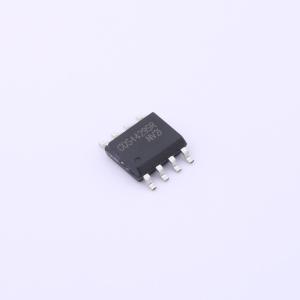

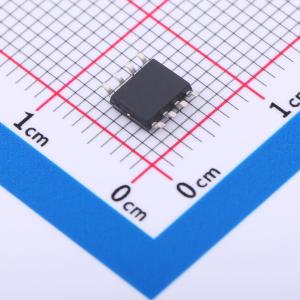

温馨提醒：图片仅供参考，商品以实物为准
COS4429SR
6A高速功率MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6A，4.5V-25V，单通道，反相，高速低功耗MOSFET低边驱动器
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COS4429SR
- 商品编号
- C5175413
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 6A | |
| 拉电流(IOH) | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~25V | |
| 上升时间(tr) | 14ns | |
| 下降时间(tf) | 14ns | |
| 特性 | 欠压保护(UVP)；过热保护(OPT) | |
| 工作温度 | -40℃~+125℃ |
商品概述
COS4420/4429 是单输出功率 MOSFET 驱动器。独特的电路设计使其能够高速运行，可向 10,000pF 容性负载提供 6A 的峰值电流。匹配的上升和下降延迟时间提高了速度和驱动能力。采用非重叠驱动技术可将动态开关损耗降至最低。这些器件在其功率和电压额定值范围内具有很强的抗闩锁能力。当接地引脚出现高达 5V 的噪声尖峰（任意极性）时，器件不会受损。 COS4420/4429 的输入可直接由 TTL 或 CMOS（1.6V 至 25V）驱动。此外，内置的 300mV 迟滞可抗干扰，并允许器件由缓慢上升或下降的波形驱动。若输入无偏置或浮空，输出将保持低电平。
商品特性
- 高峰值输出电流：6A
- 宽电源电压工作范围：4.5V 至 25V
- 高容性负载驱动能力：10nF
- 短延迟时间：44ns（典型值）
- 匹配的上升/下降时间（典型值 14ns）
- 低输出阻抗：1.0Ω（典型值）
- 低电源电流
- 过温保护
- 欠压锁定（UVLO）
- 非重叠驱动技术
- 输入可承受高达 5V 的负输入
- 提供绿色 SOP8、DIP8 和 DFN8 封装
应用领域
- 开关模式电源
- 功率 MOSFET 驱动器
- 脉冲变压器驱动器
- 线路驱动器
- CCD 驱动器
- D 类开关放大器
