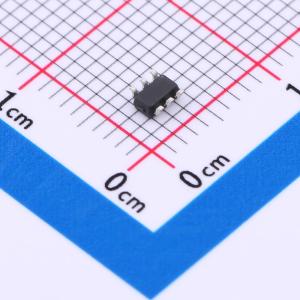

温馨提醒：图片仅供参考，商品以实物为准
iW3626-02
离线数字功率控制器，用于高功率因数和低纹波电流的LED驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- iW3626-02
- 商品编号
- C5175394
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | - | |
| 开关频率 | 72kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 消除音频噪音；准谐振/谷底开通；恒流模式(CC)；过热保护(OTP)；短路保护(SCP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | QR | |
| 输出电压 | - | |
| 反馈方式 | 原边反馈 |
商品概述
iW3626是一款高性能、单级交流/直流电源控制器，专为具有功率因数校正功能的LED灯具设计。该器件采用数字控制技术，在脉宽调制反激式电源中构建独特的混合模式控制，以实现高功率因数，同时最大限度地减少LED电流纹波。这种独特的控制方法使用户能够在单级设计中权衡功率因数和LED电流纹波。它能够在输入电压和负载变化时实现出色的LED电流调节，无需次级反馈电路。内置温度传感器与控制逻辑相结合，可在过程中实时自动调节输出电流，且无可见闪烁。iW3626工作在准谐振模式，以提供高效率，并集成了多项关键内置保护功能，同时最大限度地减少外部元件数量、简化电磁干扰设计并降低总体物料成本。它还在所有工作条件下保持稳定性的同时，无需环路补偿元件。内置功率限制功能可在输入电压为90VAC至277VAC的通用离线应用中实现优化的变压器设计。创新的专有技术使iW3626在微型SOT-23封装中实现最大性能。iW3626提供两个多功能引脚，允许用户根据需要配置功率因数和过温保护，而无需增加成本或尺寸，从而提供设计灵活性。有源启动方案可实现最短的启动时间，且不影响有源效率。
商品特性
- 一体化非调光低成本离线LED驱动器（适用于隔离和非隔离应用）
- 支持90VAC至277VAC的通用输入电压范围，输出功率高达10W
- 采用低电流纹波控制技术实现高功率因数
- 用户可配置功率因数设置，范围>0.7至>0.9
- 用户可配置带温度-电流降额的过温保护
- 在输入电压、负载变化以及初级电感公差±20%范围内，实现严格的LED电流调节（±5%）
- 无需光耦合器的隔离设计
- 支持宽范围的LED数量，并实现严格的电流调节
- 稳定的LED电流纹波控制，无可见闪烁
- 有源启动方案实现最快启动
- 准谐振操作下最大脉宽调制开关频率为72kHz
- 动态基极电流控制以驱动低成本双极结型晶体管
- EZ-EM设计增强了可制造性
- 内置单点故障保护功能：LED开路/短路保护和过流保护
- 在整个工作范围内无音频噪声
应用领域
- 固态LED照明
- LED照明镇流器
