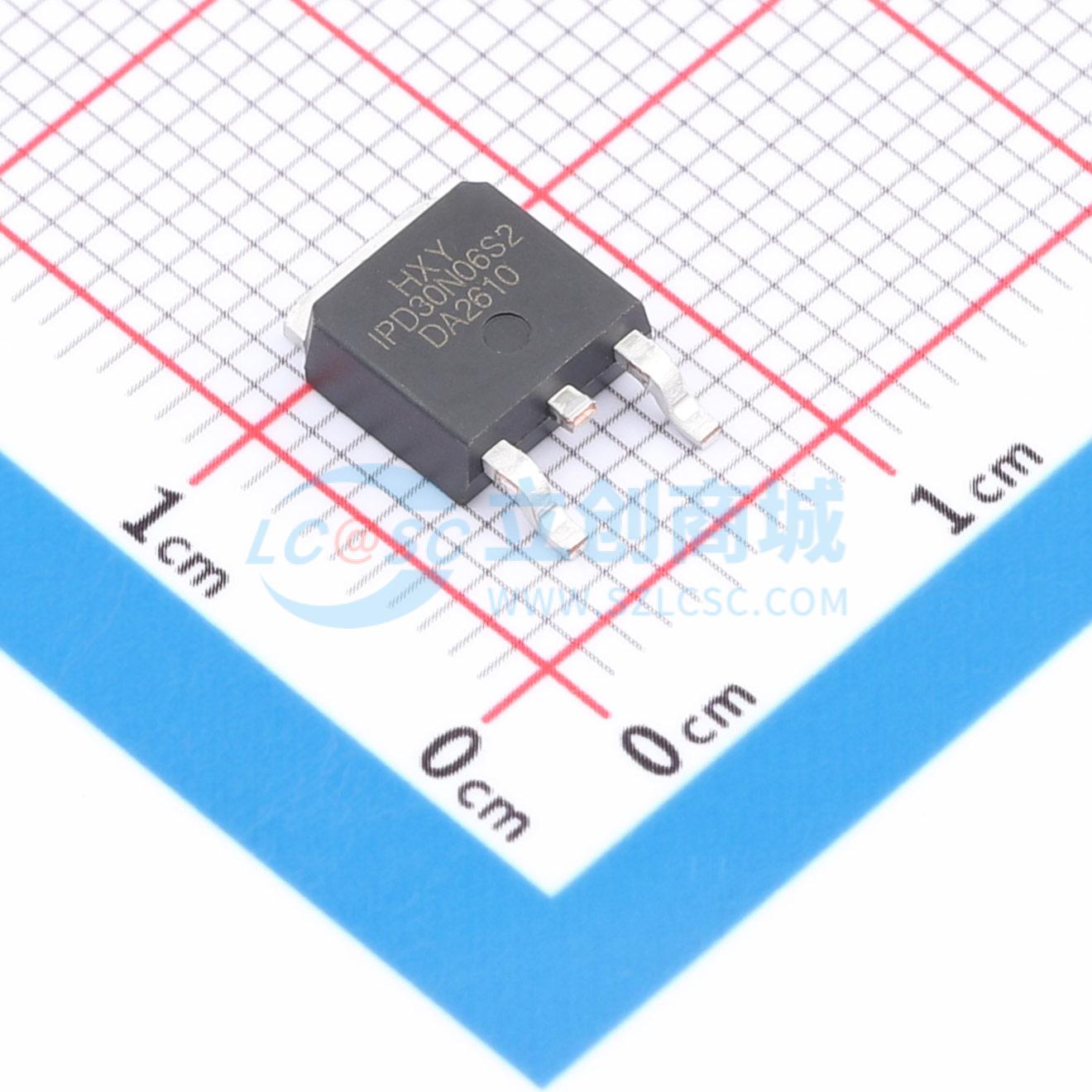

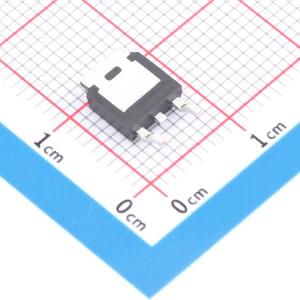

IPD30N06S4L23ATMA2-HXY
IPD30N06S4L23ATMA2-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道场效应管额定漏极电流50A，漏源击穿电压60V，导通电阻15mΩ，栅源驱动电压支持至20V。低导通阻抗有效降低大电流下的功率损耗与温升，提升系统能效。适用于高功率直流变换器、电池保护模块及电机驱动电路，满足严苛的负载切换需求，确保在紧凑空间内实现稳定可靠的电力控制。
- 商品型号
- IPD30N06S4L23ATMA2-HXY
- 商品编号
- C54582429
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 13mΩ@10V | |
| 耗散功率(Pd) | 87.7W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 36nC@10V | |
| 输入电容(Ciss) | 2.498nF | |
| 反向传输电容(Crss) | 80pF | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 185pF |
商品概述
IPD30N06S4L23ATMA2采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 漏源电压VDS = 60V，漏极电流ID = 50A
- 当栅源电压VGS = 10V时，导通电阻RDS(ON) < 17mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
