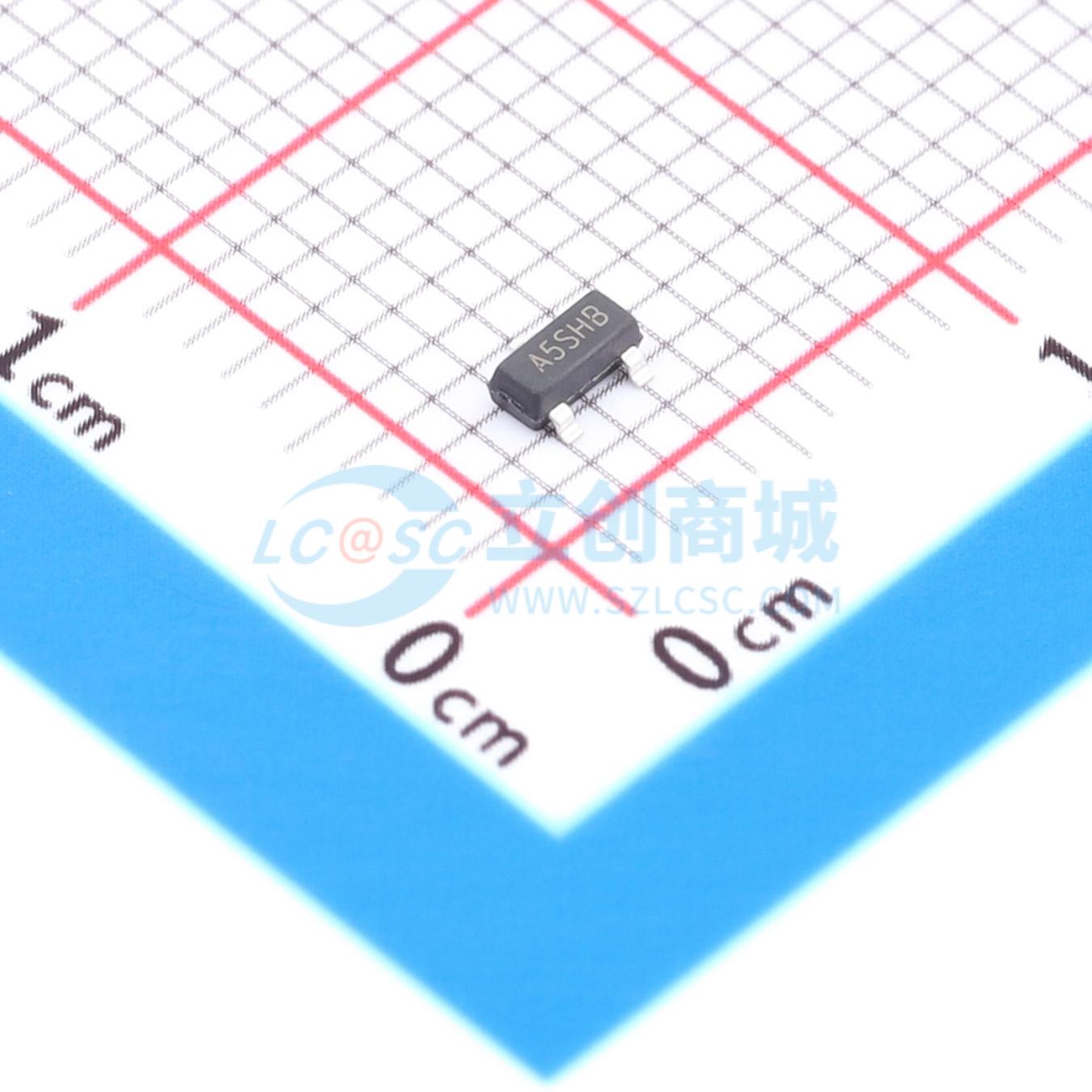

SI2367DS-T1-BE3-HXY实物图

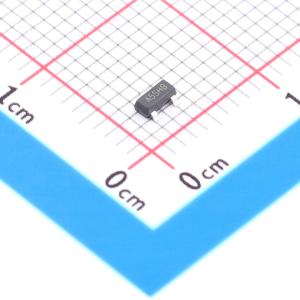

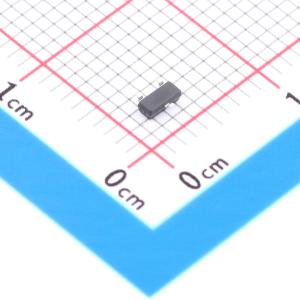

  • SI2367DS-T1-BE3-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SI2367DS-T1-BE3-HXY

SI2367DS-T1-BE3-HXY

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
该P沟道场效应管最大漏极电流为4.2A,漏源击穿电压20V,导通电阻典型值48mΩ,栅源驱动电压12V。其参数特性适用于低压电源管理中的高侧开关控制,常见于便携式设备的电池保护电路及负载切换模块。在直流电机驱动与信号电平转换应用中,该器件能提供稳定的电流承载能力,协助优化系统功耗并简化外围驱动逻辑设计。
商品型号
SI2367DS-T1-BE3-HXY
商品编号
C54582410
商品封装
SOT-23​
包装方式
编带
商品毛重
0.042克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)20V
连续漏极电流(Id)4.2A
导通电阻(RDS(on))48mΩ@4.5V
耗散功率(Pd)1.7W
阈值电压(Vgs(th))700mV
属性参数值
栅极电荷量(Qg)7.8nC@4.5V
输入电容(Ciss)740pF
反向传输电容(Crss)190pF
配置独立式
类型P沟道
输出电容(Coss)290pF

商品概述

SI2367DS-T1-BE3采用先进的沟槽技术,可提供出色的导通电阻(RDS(ON))、低栅极电荷,并能在低至2.5V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用。

商品特性

  • VDS = -20V,ID = -4.2A
  • RDS(ON)在VGS = -4.5V时为55mΩ
  • RDS(ON)在VGS = -2.5V时为75mΩ

应用领域

  • PWM应用
  • 负载开关
  • 电源管理
  • SOT - 23封装
  • P沟道MOSFET
