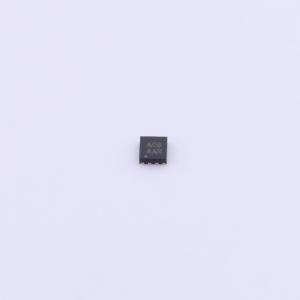

温馨提醒：图片仅供参考，商品以实物为准
AW36406DNR
PWM 可配置前置闪光灯 LED 驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款低压降电流吸收式 LED 驱动器，支持闪光灯和手电筒模式。芯片中集成的电流调节吸收器使 LED 电流在输入电压、LED 正向电压或温度变化时能够保持恒定。LED 电流可通过向 EN 引脚发送 PWM 信号进行调节，最大值为 600mA。采用超小的 1.5mm×1.5mm×0.55mm DFN-8 封装，解决方案外围仅需一个多层陶瓷电容器。在关断模式下，关闭所有内部电路，功耗小于 1μA。设备需要 2.7V-5.5V 的输入电压范围和-40℃至 85℃的工作温度范围。
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW36406DNR
- 商品编号
- C5125870
- 商品封装
- DFN-8-EP(1.5x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 10kHz~50kHz | |
| 通道数 | 1 | |
| 输出电流 | 600mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP)；短路保护(SCP)；欠压保护(UVP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 8% |
商品概述
AW36406是一种低压降电流沉LED驱动器，支持闪光和手电筒模式。芯片中集成的电流调节沉可以使LED电流在输入电压、LED正向电压或温度变化时保持恒定。可以通过EN引脚输入PWM信号来调整LED电流，最大值为600mA。
AW36406采用超小型1.5mm x 1.5mm x 0.55mm DFN-8封装。解决方案的外围只需要一个陶瓷多层电容器。
在关断模式下，AW36406关闭所有内部电路，功耗小于1μA。
该器件要求输入电压范围为2.7V至5.5V，工作温度范围为-40°C至85°C。
商品特性
- 前置闪光灯LED驱动，最大闪光电流600mA
- PWM调光输入
- 闪光超时保护：1.2秒
- LED电流精度：±8%
- 低 压差 电压：140mV @ 600mA（典型值）
- 效率：94% V1N=3.6V, VF=3.4V
- LED短路保护
- 欠压锁定 (UVLO)
- 过热保护 (OTP)
- 超小1.5mm x 1.5mm DFN-8封装
- 兼容AW36404
应用领域
- 手机
