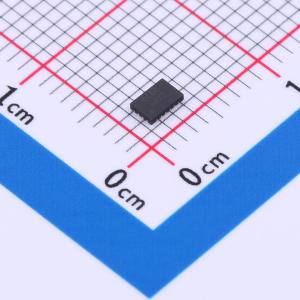

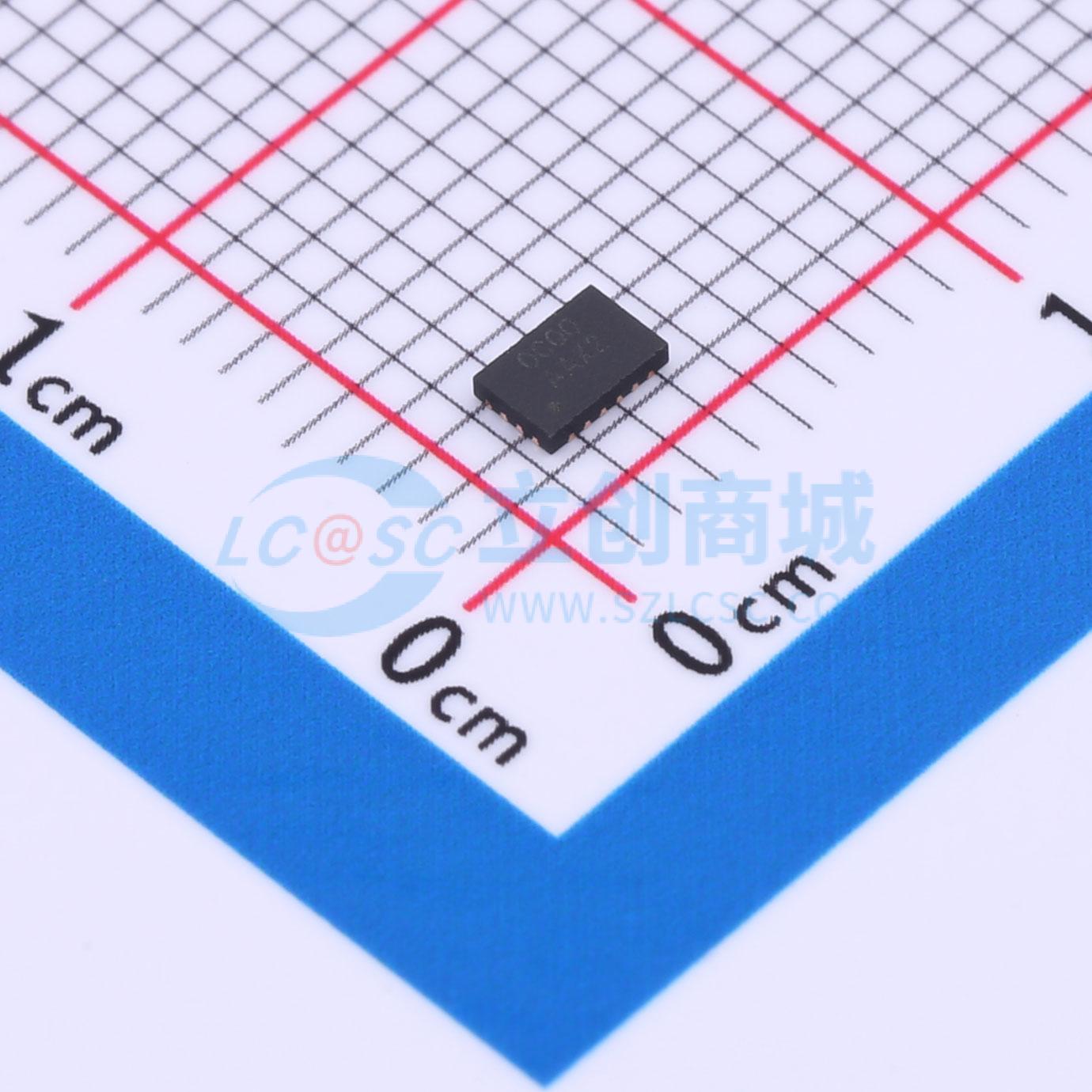

AW8695FCR

具备F0检测与跟踪功能的10.5V快速启动LRA触觉驱动器

描述: 是高电压H桥、单芯片LRA触觉驱动器，具有LRA谐振频率检测和跟踪功能，集成升压转换器和波形存储器，支持实时播放和硬件引脚触发播放。最大驱动电压高达10.5V，典型启动时间为1.2ms，适用于快速响应。支持软件控制的LRA谐振频率（F0）检测，可检测LRA交付给客户后或安装在手机中的实际F0；支持基于LRA BEMF的LRA谐振频率跟踪，可自动跟踪并生成LRA谐振频率；支持基于电阻测量的LRA故障诊断；支持长波形播放的实时播放，支持软件触发和硬件触发以满足不同应用；集成高效升压转换器作为H桥驱动器电源轨，输出电压、最大电流限制和最大升压电流可配置；具有可配置的自动切换到待机模式功能，可降低静态功耗；专用中断输出引脚可检测实时FIFO状态和芯片的错误状态；提供短路保护、过温保护、欠压保护以保护设备；通过I²C总线接口进行通用设置通信，I²C地址可配置；采用FCQFN 3mm x 2mm x 0.55mm -20L封装。
品牌名称: AWINIC(艾为)
商品型号: AW8695FCR
商品编号: C5125866
商品封装: FCQFN-20L(2x3)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

高压H桥单芯片LRA触觉驱动器，具备LRA谐振频率检测与跟踪功能，集成升压转换器和波形存储器，支持实时播放和硬件引脚触发播放。最大驱动电压高达10.5V，典型启动时间为1.2ms，是快速响应触觉驱动的理想选择。它支持软件控制的LRA谐振频率（F0）检测，可检测LRA交付给客户后的实际F0或LRA安装在手机后的实际F0。它支持基于LRA反电动势的LRA谐振频率跟踪，可自动跟踪并生成LRA谐振频率。它支持基于电阻测量的LRA故障诊断。它支持长波形的实时播放，支持软件触发和硬件触发，适用于不同应用场景。它集成了高效升压转换器，为H桥驱动器供电。输出电压、最大电流限制和最大升压电流均可配置。它具有可配置的自动切换到待机模式的功能，可降低静态功耗。专用中断输出引脚可实时检测FIFO状态和芯片的错误状态。它具备短路保护、过温保护和欠压保护功能，可保护设备。通过I2C总线接口进行通用设置通信，I2C地址可配置。采用FCQFN 3mm x 2mm x 0.55mm -20L封装。

商品特性

1MHz I2C总线控制（地址：0x5A/0x5B）
LRA谐振频率检测与跟踪选项
基于电阻的LRA故障诊断
电池放电时的驱动补偿
集成8KB内部波形存储器
高达4KB可配置FIFO接口
灵活的播放模式：实时播放、内存播放、硬件触发播放和连续播放
1.2ms快速启动时间
支持≥16Ω的LRA
多达3个硬件引脚触发输入
专用中断输出引脚
高压H桥驱动器
集成升压输出电压高达10.5V
支持自动切换到待机模式
待机电流：8μA
关断电流：0.2μA
3V至5.5V电源电压范围
短路保护、过温保护、欠压保护
FCQFN 3mm x 2mm x 0.55mm -20L封装

应用领域

手机
平板电脑
可穿戴设备

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(6000个/圆盘，最小起订量 1110 个)

个

起订量：1110 个6000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	输出电流	-
	峰值电流	2.5A
	工作电压	3V~5.5V

	属性	参数值
	接口类型	I2C
	导通电阻	350mΩ
	静态电流(Iq)	8uA
	工作温度	-40℃~+85℃
