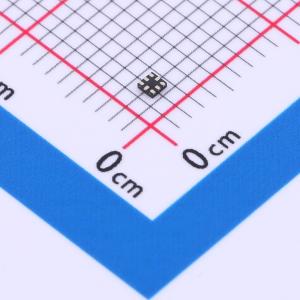

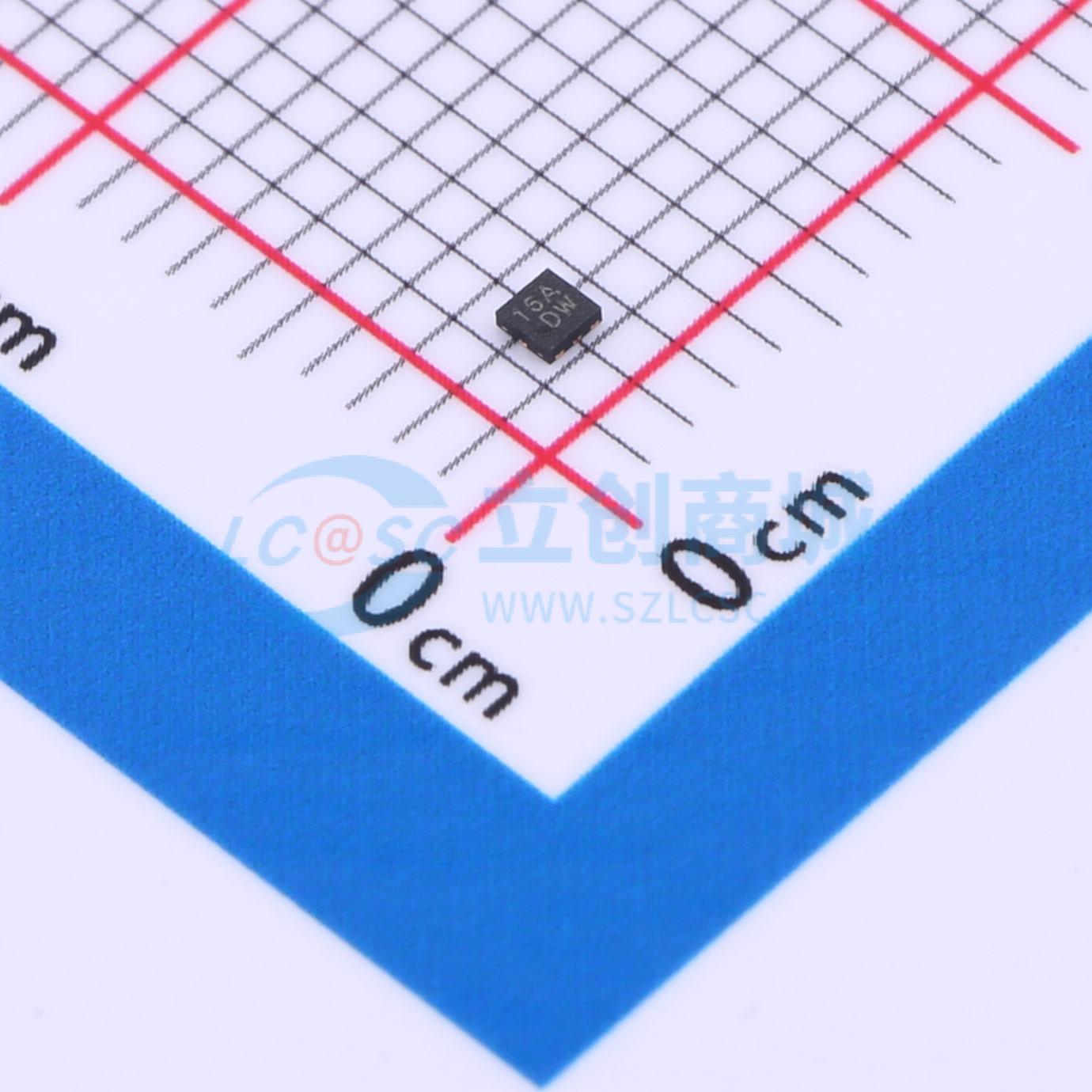

AW2016AQNR
带自动充电指示灯的三通道 LED 驱动器
- 描述
- 3通道恒流LED驱动器，具有自动充电指示功能。最大输出电流有4档可选（5mA/10mA/15mA/30mA），每个LED的驱动电流有16档可配置，可实现4096种颜色混合。256级指数PWM即使在低亮度下也能产生精细平滑的调光效果。 在低电池电压条件下可提供自动充电指示
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW2016AQNR
- 商品编号
- C5125867
- 商品封装
- QFN-8(1.2x1.2)
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.5V~5.5V | |
| 开关频率 | 1.024MHz | |
| 通道数 | 3 | |
| 输出电流 | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 3% |
商品概述
三通道恒流 LED 驱动器 4 档全局最大电流：5mA、10mA、15mA、30mA 每颗 LED 有 16 档独立电流，可实现 4096 种混色 256 档独立 PWM 调光 自动呼吸灯功能 三个独立模式控制器 支持独立控制和同步控制 支持低电池电压条件下的充电指示 将 CHRG 引脚拉高可直接启动 LED1 的呼吸灯 AW2016：LED1 以 4.5s 为周期呼吸闪烁，最大输出电流 6mA AW2016A：LED1 常亮，输出电流 3mA LED 电流精度：±3% LED 匹配精度：±3% 低压差：50mV 拉低 SCL 引脚可进行关断控制 400kHz I2C 接口（地址：0x64），接口电压 1.8V~3.3V 单电源供电，电压范围 2.5V~5.5V 超小 1.2mm×1.2mm QFN - 8L 封装
AW2016/AW2016A 是一款具有自动充电指示功能的三通道恒流 LED 驱动器。最大输出电流有 4 档可选（5mA/10mA/15mA/30mA）。每颗 LED 的驱动电流可配置为 16 档，从而实现 4096 种颜色混合。256 档指数型 PWM 调光即使在低亮度下也能产生细腻平滑的调光效果。
AW2016 可在低电池电压条件下提供自动充电指示。当电池电压过低且 I2C 接口停止工作时，将 CHRG 引脚拉高可激活内部模式控制器，此时 AW2016 的 LED1 引脚将输出周期为 4.5s、最大电流为 6mA 的呼吸灯信号。AW2016A 的 LED1 将以 3mA 恒定电流常亮。
AW2016/AW2016A 包含三个独立的模式控制器。根据不同应用场景，可控制三颗 LED 同步或独立工作。
提供 400kHz I2C 接口，接口电压为 1.8V~3.3V。超小的 1.2mm×1.2mm QFN - 8L 封装占用的 PCB 面积非常小。
商品特性
- 4 档全局最大电流：5mA、10mA、15mA、30mA
- 每颗 LED 有 16 档独立电流，可实现 4096 种混色
- 256 档独立 PWM 调光
- 自动呼吸灯功能
- 三个独立模式控制器
- 支持独立控制和同步控制
- 支持低电池电压条件下的充电指示
- 将 CHRG 引脚拉高可直接启动 LED1 的呼吸灯
- AW2016：LED1 以 4.5s 为周期呼吸闪烁，最大输出电流 6mA
- AW2016A：LED1 常亮，输出电流 3mA
- LED 电流精度：±3%
- LED 匹配精度：±3%
- 低压差：50mV
- 拉低 SCL 引脚可进行关断控制
- 400kHz I2C 接口（地址：0x64），接口电压 1.8V~3.3V
- 单电源供电，电压范围 2.5V~5.5V
- 超小 1.2mm×1.2mm QFN - 8L 封装
应用领域
- 充电状态指示应用
- 适配器插入指示应用
