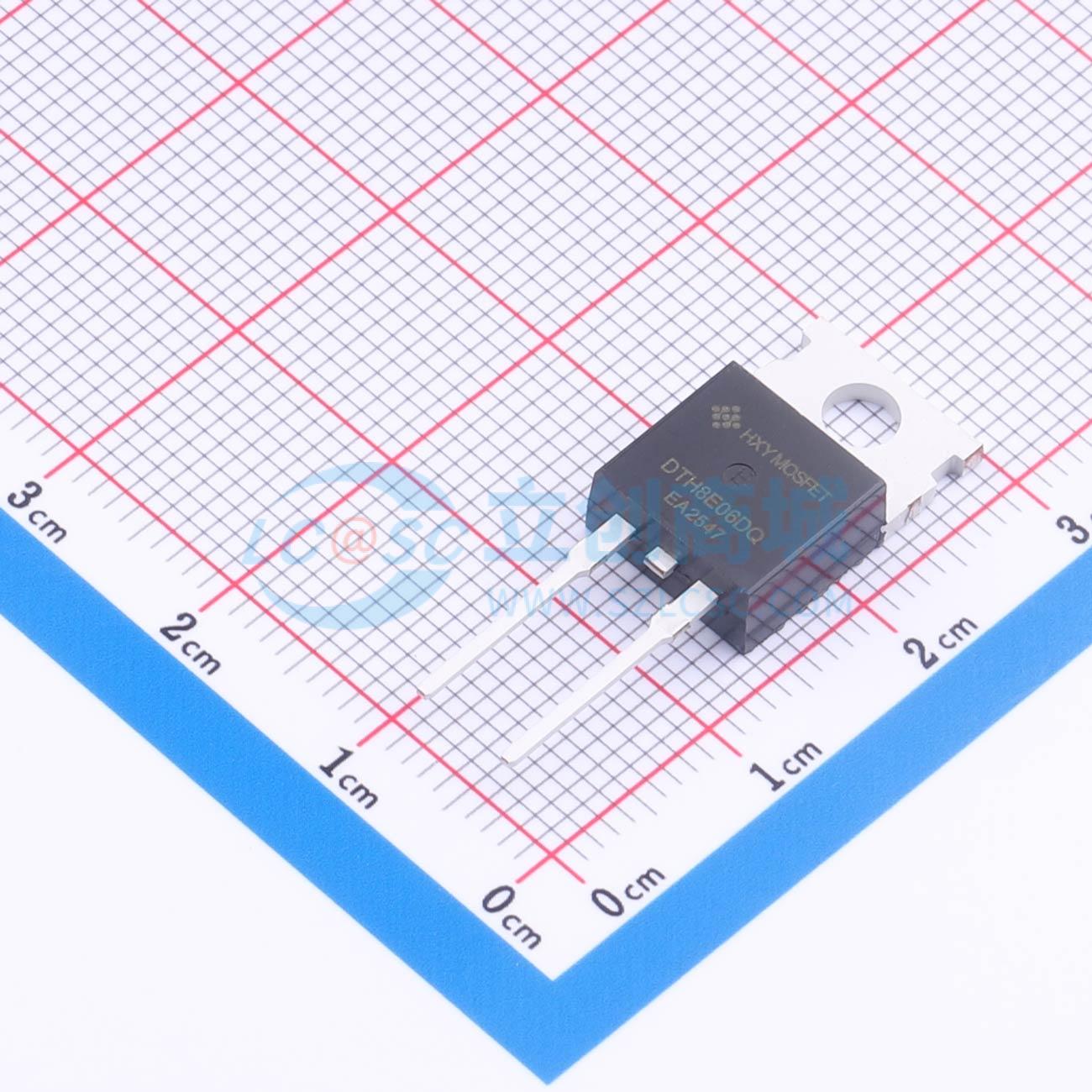

温馨提醒：图片仅供参考，商品以实物为准

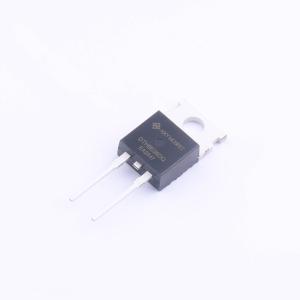

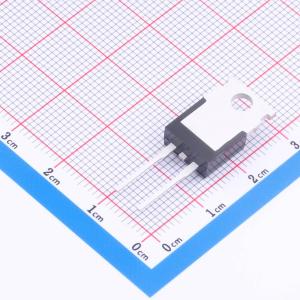

DTH8E06DQ-HXY
超快速恢复整流二极管，具备高频操作、高浪涌正向电流能力
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该快恢复/高效率二极管采用独立式配置，额定正向电流（IF）为8A，最大反向重复峰值电压（VR）达600V，正向压降（VF）典型值为1.5V，反向漏电流（IR）低至10μA，具备优异的导通与阻断特性。其非重复浪涌正向电流（IFSM）可达100A，适用于对开关速度和能效要求较高的电源转换、逆变及整流等电路场合，能够在高频工作条件下保持较低的功率损耗与良好的热稳定性。
- 商品型号
- DTH8E06DQ-HXY
- 商品编号
- C53468142
- 商品封装
- TO-220C-2L
- 包装方式
- 管装
- 商品毛重
- 3.088克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.5V@8A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA@600V | |
| 反向恢复时间(Trr) | 50ns | |
| 工作结温范围 | -55℃~+150℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 100A |
商品特性
- 高频操作
- 高浪涌正向电流能力
- 高纯度、高温环氧树脂封装，增强机械强度和防潮性能
- 保护环，增强耐用性和长期可靠性
- 按照JESD 22 - B106标准，浸焊温度最高275°C，时间最长7秒
应用领域
适用于开关电源、转换器、续流二极管和反接电池保护
