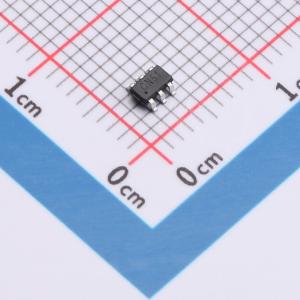

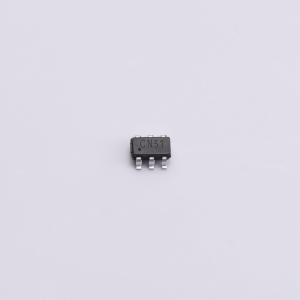

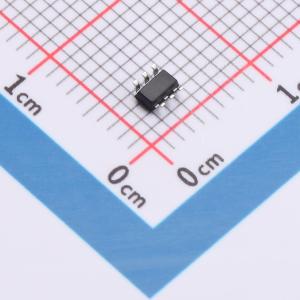

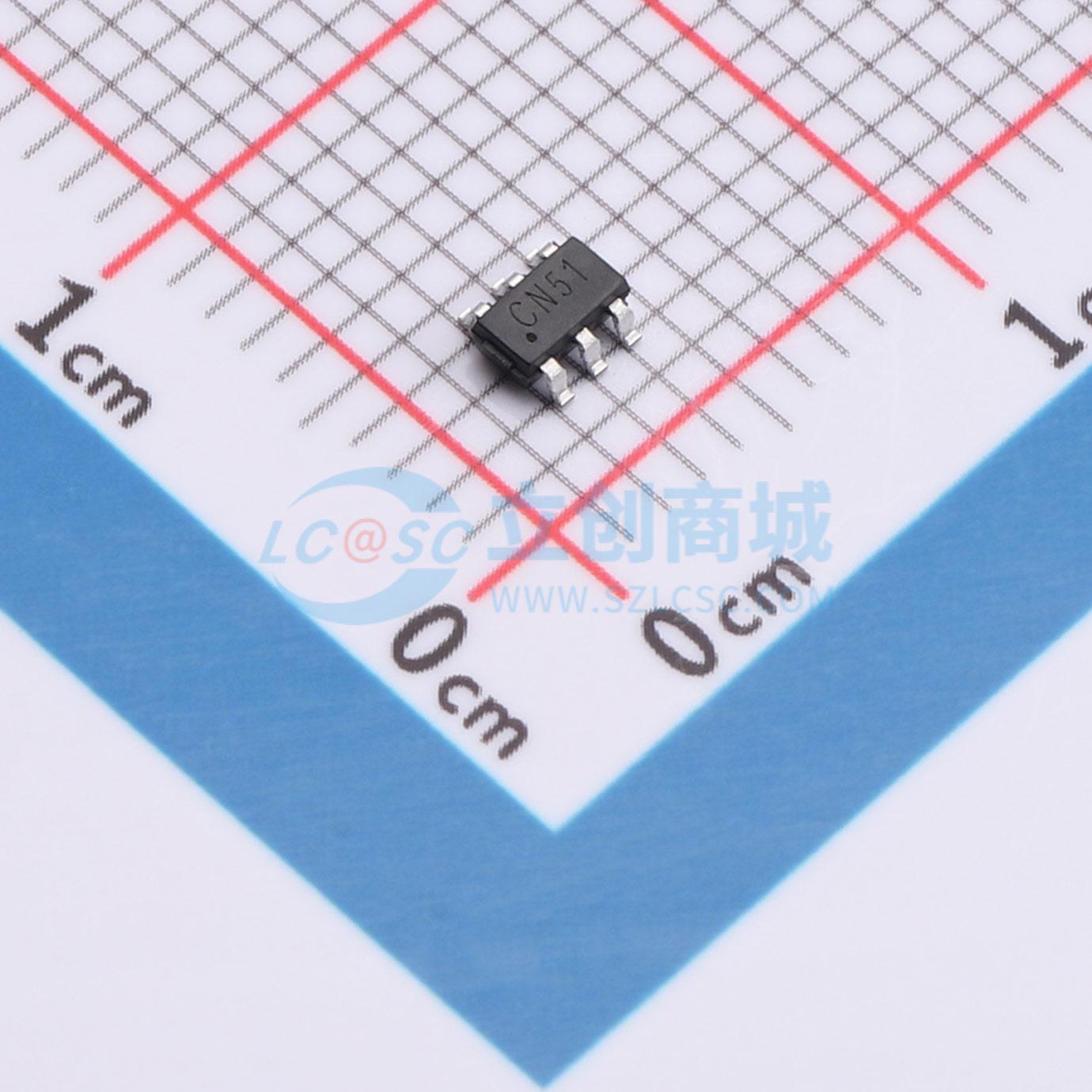

74LVC1G3157GV-JSM
二选一模拟开关，具有数字选择输入和施密特触发器动作，CMOS低功耗，具备TTL接口兼容性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 导通电阻(Ron)：1.8Ω@5.5V
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- 74LVC1G3157GV-JSM
- 商品编号
- C53114283
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0424克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 23Ω | |
| 工作电压 | 1.65V~5.5V | |
| 导通电容(Con) | 18pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 6.1ns | |
| 关闭时间(toff) | 4.3ns | |
| 带宽 | 300MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 1ns | |
| 功能特性 | 双向模拟通道 |
商品概述
74LVC1G3157是一款模拟多路复用器/解复用器，配备一个数字选择输入、两个独立的输入/输出端口和一个公共输入/输出端口。其选择输入端集成了施密特触发器，使其能够在1.65V ~ 5.5V的整个VCC电源电压范围内，耐受较慢的输入上升和下降时间。
商品特性
- 电源电压范围：1.65V ~ 5.5V
- 极低的导通电阻：VCC = 2.7V时典型值为7.5Ω，VCC = 3.3V时典型值为6.5Ω，VCC = 5V时典型值为6Ω
- 开关电流能力为32 mA
- 采用先断后合开关机制
- CMOS低功耗
- 在3.3V下具有TTL接口兼容性
- 控制输入可接受高达5.5V的电压
- 工作环境温度范围：-40℃ ~ +125℃
- 封装形式包括：SOT-23-6、SOT-363、XSON6
