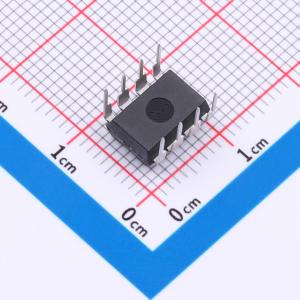

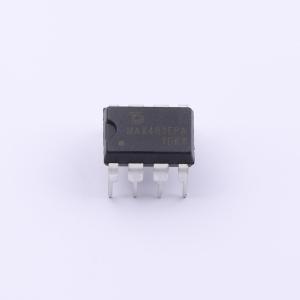

MAX483EPA-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 低功耗、限摆率的RS-485/RS-422收发器，用于多点总线传输线上的双向数据通信。
品牌名称: Tudi(钍地半导体)
商品型号: MAX483EPA-TUDI
商品编号: C53086416
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.7845克(g)

商品参数

商品概述

MAX483是一款用于RS-485通信的低功耗收发器。每个器件包含一个驱动器和一个接收器。MAX483具有降低的驱动器压摆率，以最小化电磁干扰并减少因电缆端接不当引起的反射，从而允许在高达50kbps的速率下实现无误码数据传输。当空闲或驱动器禁用且完全加载时，这些收发器的电源电流消耗在120μA至500μA之间。MAX483具有低电流关断模式，在此模式下仅消耗0.1μA。所有器件均采用单5V电源供电。驱动器具有短路电流限制功能，并受到热关断电路保护，该电路将驱动器输出置于高阻态以防止过度的功耗损耗。输入具有失效保护特性，保证当输入开路时输出为逻辑高电平。对于通信，MAX483设计用于半双工模式。

商品特性

热关断保护
低电流关断模式
真正的失效保护接收器
优异的抗噪性
在电气噪声环境中支持250kbps速率
DE和/或RE引脚上的热插拔输入结构
5V电源，半双工
允许总线上最多挂接32个收发器
短路保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5V
	数据速率	250Kbps

	属性	参数值
	节点数	32
	静电保护	-
	工作温度	-40℃~+85℃
	静态电流	200uA
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护
