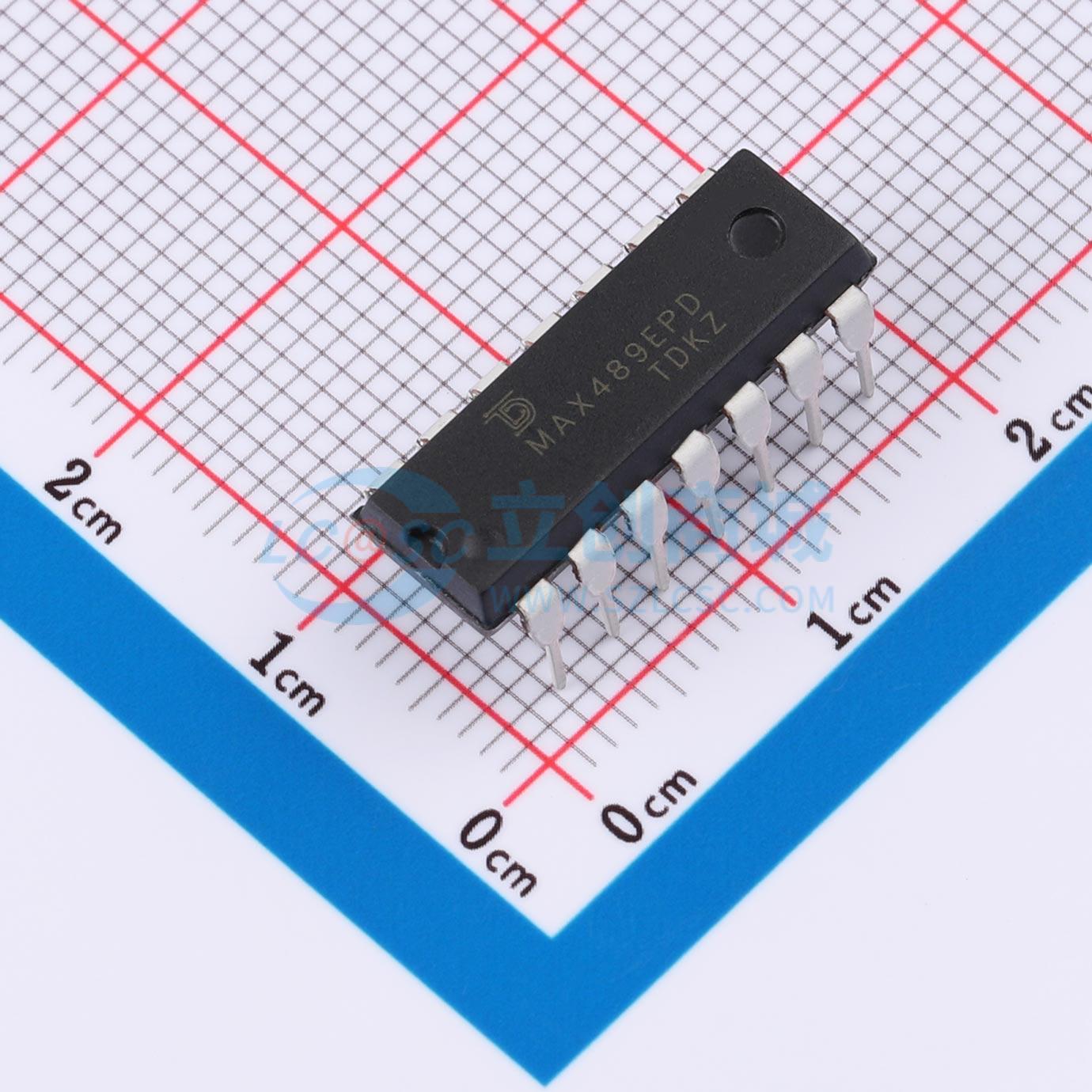

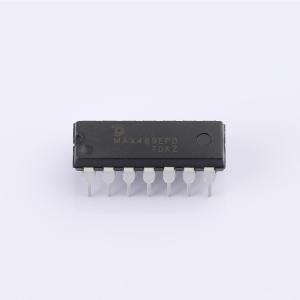

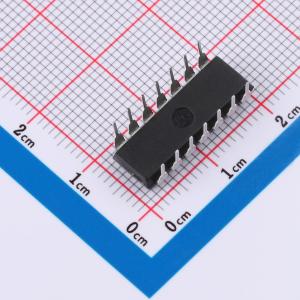

温馨提醒：图片仅供参考，商品以实物为准
MAX489EPD-TUDI
MAX489EPD-TUDI
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MAX481、MAX483、MAX485、MAX487 - MAX491和MAX1487是用于RS - 485和RS - 422通信的低功耗收发器。每个器件包含一个驱动器和一个接收器。
- 品牌名称
- Tudi(钍地半导体)
- 商品型号
- MAX489EPD-TUDI
- 商品编号
- C53086432
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.5945克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 220uA | |
| 通讯模式 | 全双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护 |
商品概述
MAX489是一款用于RS-422通信的低功耗收发器。每个单元包含一个驱动器和一个接收器。MAX489降低了驱动器的压摆率，以最小化电磁干扰并减少因电缆端接不当引起的反射，从而支持高达50kbps的无差错数据传输。这些收发器在驱动器禁用且无负载或满负载时，消耗的电源电流在120μA到500μA之间。所有器件均采用单5V电源供电。驱动器具有短路电流限制功能，并受热关断电路保护，该电路将驱动器输出置于高阻态以防止过度功耗。接收器输入端具有失效安全特性，可在输入开路时保证逻辑高电平输出。MAX489适用于全双工通信。
商品特性
- 4.5V~5.5V电源供电，支持RS485/RS422全双工通信
- 具备失效安全功能
- 1/8单位负载，允许最多256个器件连接到总线
- 驱动器短路输出保护
- 接收器开路失效安全保护
- 强大的抗噪声能力
- 集成瞬态电压抑制功能
- 在电气噪声环境下的数据速率可达2.5Mbps
- A、B端口保护：HBM ±15KV
应用领域
- 低功耗RS-485/RS-422收发器
- 电平转换器
- 工业控制局域网
