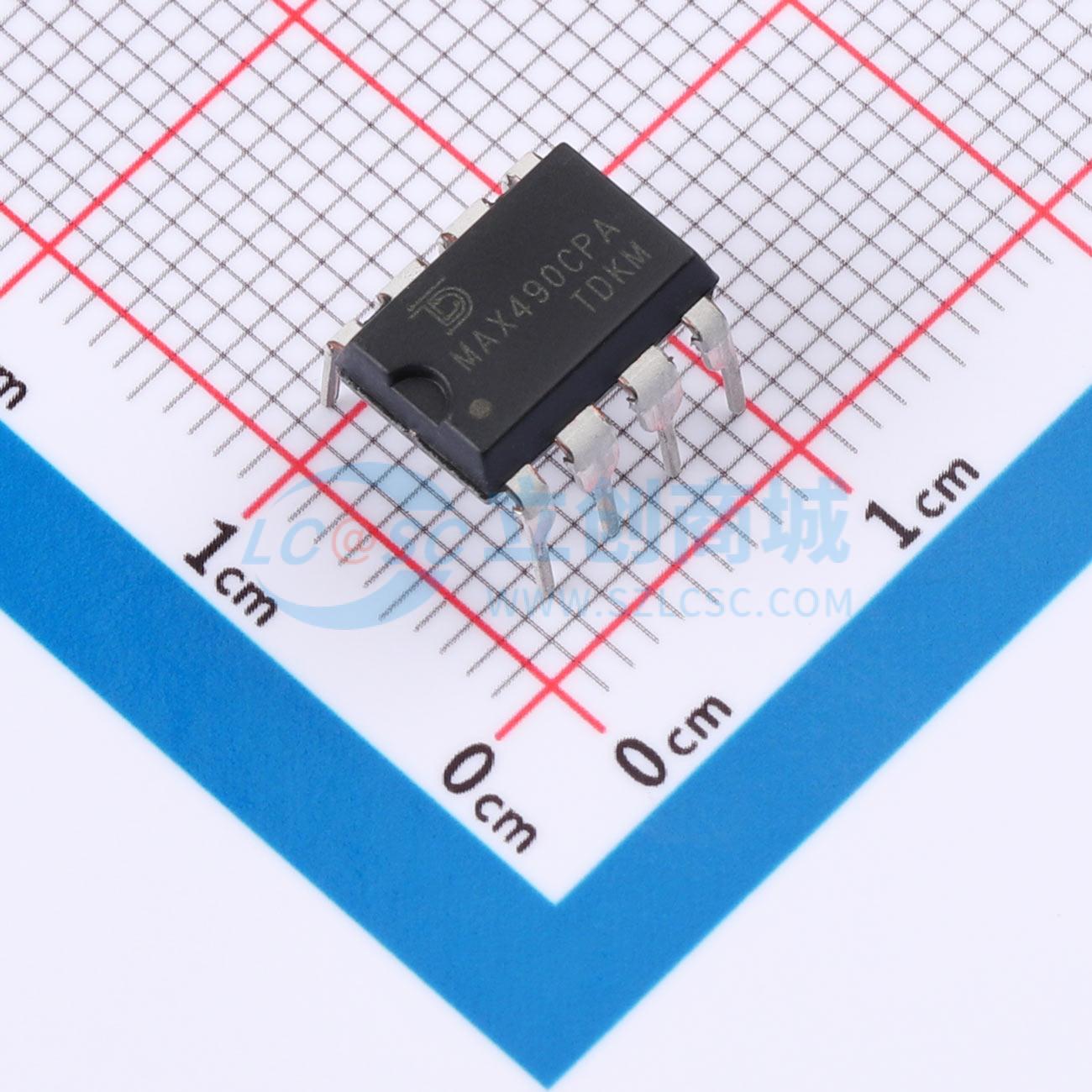

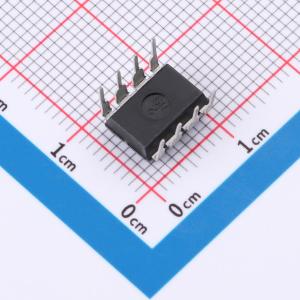

MAX490CPA-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 低功耗、限摆率的RS-485/RS-422收发器，用于多点总线传输线上的双向数据通信。
品牌名称: Tudi(钍地半导体)
商品型号: MAX490CPA-TUDI
商品编号: C53086433
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.769克(g)

商品参数

商品概述

MAX490是一款用于RS-485和RS-422通信的低功耗收发器。每个器件包含一个驱动器和一个接收器。MAX490的驱动器具有不受限制的压摆率，因此传输速率最高可达2.5Mbps。当驱动器被禁用且处于空闲或满载状态时，这些收发器的电源电流消耗在120μA至500μA之间。所有器件均在单5V电源下工作。驱动器具有短路电流限制功能，并受到热关断电路保护，该电路将驱动器输出置于高阻态以防止功耗过高。接收器输入具有故障安全特性，保证当输入开路时输出为逻辑高电平。MAX490适用于全双工通信。

商品特性

强大的抗噪声能力
集成瞬态电压抑制功能
在电气噪声环境中数据传输速率可达2.5Mbps
4.5V~5.5V电源供电，全双工工作
故障安全特性
1/8单位负载，允许最多256个器件连接到总线
驱动器输出短路保护
接收器开路故障安全保护
A、B端口保护：HBM ±15KV

应用领域

低功耗RS-485/RS-422收发器
电平转换器
工业控制局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	2.5Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	0℃~+70℃
	静态电流	220uA
	通讯模式	全双工
	功能特性	热关断保护；过流保护
