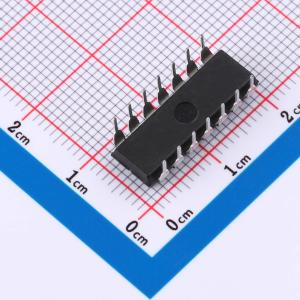

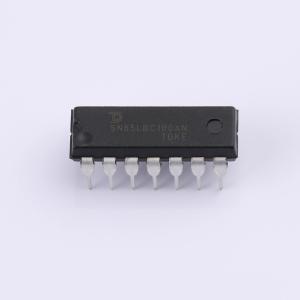

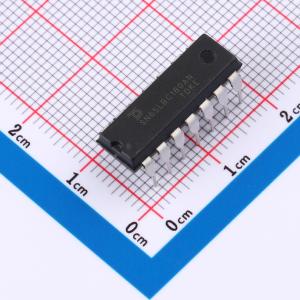

SN65LBC180AN-TUDI
SN65LBC180AN-TUDI
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高速低功耗LinBICMOS电路专为高达30Mbps的信号传输速率设计，适用于长电缆多点数据传输。提供正负电流限制，避免出现线路故障状况。
- 品牌名称
- Tudi(钍地半导体)
- 商品型号
- SN65LBC180AN-TUDI
- 商品编号
- C53086441
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.593克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 12Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | - | |
| 通讯模式 | 全双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护 |
商品概述
SN65LBC180/SN75LBC180差分驱动器和接收器是单片集成电路，专为通过具有传输线特性的长电缆进行双向数据通信而设计。它们是平衡或差分电压模式器件，符合或超过ANSI RS-485行业标准要求。这些器件结合了CMOS的低功耗与双极晶体管在同一电路中的精度和鲁棒性。SN65LBC180/SN75LBC180将具有三态输出的线路驱动器和接收器结合在一起，并由单5V电源供电。驱动器和接收器具有独立的高有效和低有效使能输入，可以在外部连接以实现方向控制功能。驱动器差分输出和接收器差分输入端连接到独立的端子，以实现全双工操作，并且设计为在禁用或断电时对总线呈现最小负载。这些器件具有宽共模电压范围，使其适用于点对点或多点数据总线应用。这些器件还提供正负输出电流限制和热关断保护，以防止线路故障情况。SN75LBC180保证在0°C至70°C的商业温度范围内工作。SN65LBC180保证在-40°C至85°C的工业温度范围内工作。
商品特性
- 专为通过长电缆进行高速多点数据传输而设计
- 支持低至30ns的脉冲持续时间工作
- 最大电源电流为5 mA
- 用于共享总线的三态输出
- -7V至12V的共模电压范围
- 过热关断保护，防止因总线争用导致驱动器损坏
- 正负输出电流限制
