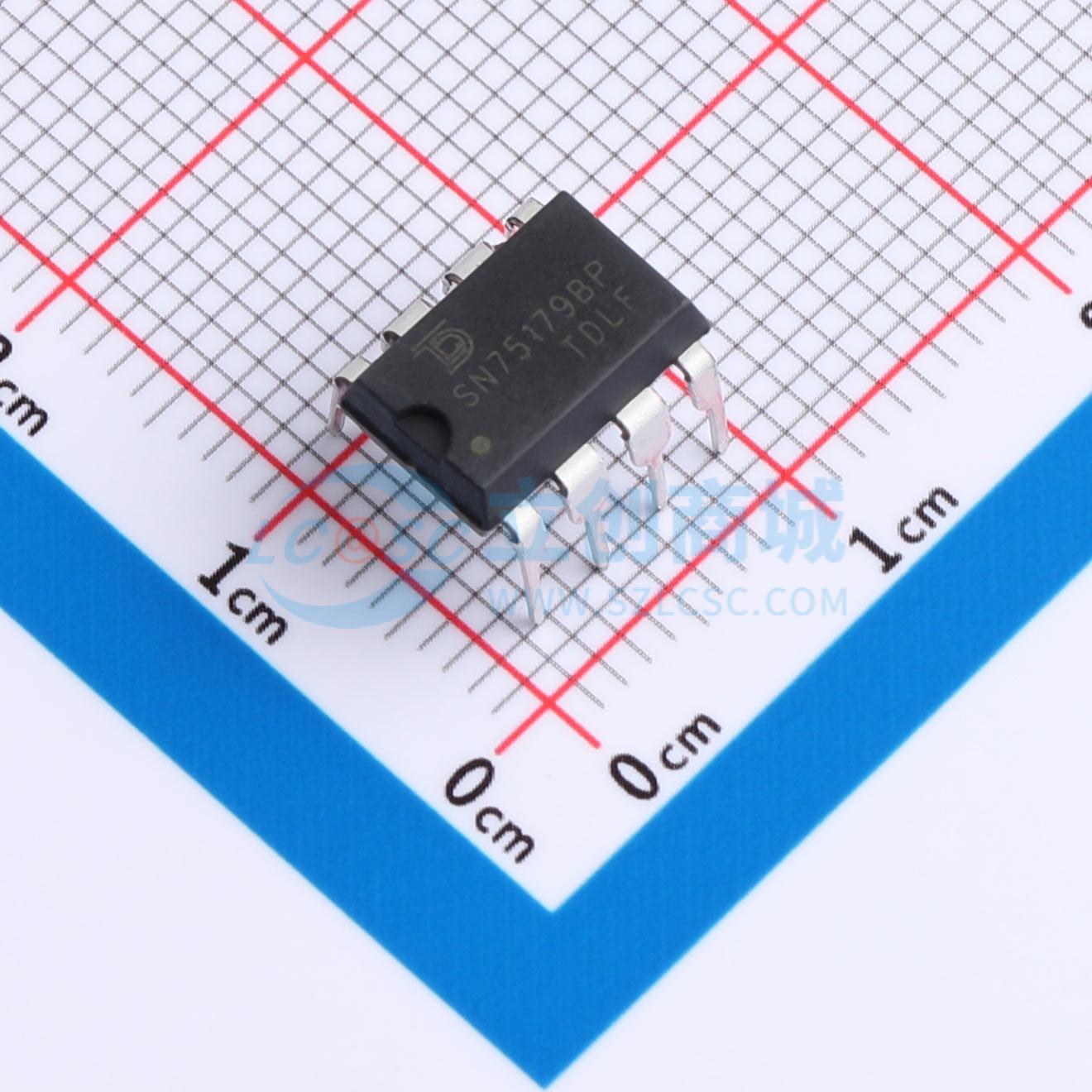

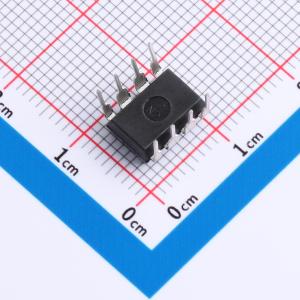

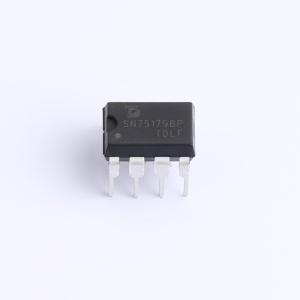

SN75179BP-TUDI
SN75179BP-TUDI
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN75179B 是一款差分驱动器和接收器对，符合 TIA/EIA-422-B、TIA/EIA-485-A 和 ITU 推荐 V.11 标准。它设计用于改善长总线线路上的全双工数据通信性能。
- 品牌名称
- Tudi(钍地半导体)
- 商品型号
- SN75179BP-TUDI
- 商品编号
- C53086444
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.7655克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 12Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 220uA | |
| 通讯模式 | 全双工 | |
| 功能特性 | 过流保护 |
商品概述
SN75179B是一款专为平衡传输线应用设计的差分驱动器和接收器对，符合TIA/EIA-422和TIA/EIA-485标准要求。该器件旨在提升长总线上的全双工数据通信性能。SN75179B驱动器输出可对正负电流进行限流。接收器具有高输入阻抗、输入迟滞以提高抗噪能力，并在-5V至10V的共模输入电压范围内具有±200mV的输入灵敏度。SN75179B设计用于驱动高达60mA的电流负载。SN75179B的工作温度范围为0°C至70°C。SN75179A的工作温度范围为-40°C至85°C。
商品特性
- 符合或超越TIA/EIA-422、TIA/EIA-485标准要求
- 电压范围为-5V至10V
- 具备正负电流限流功能
- 驱动器输出能力：60mA（最大值）
- 接收器输入阻抗：12kΩ（最小值）
- 接收器输入灵敏度：±200mV
- 接收器输入迟滞：50mV（典型值）
- 采用5V单电源供电
- 低功耗要求
