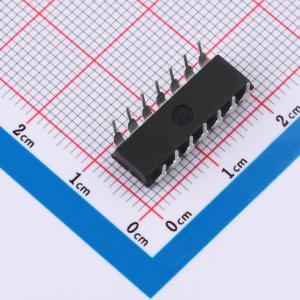

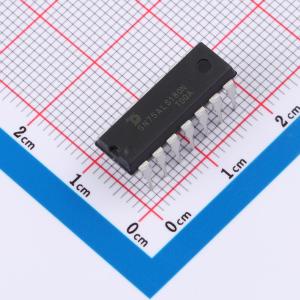

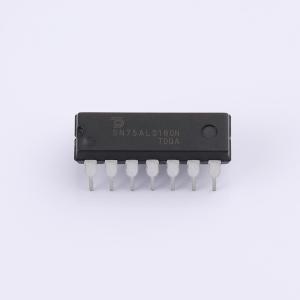

SN75ALS180N-TUDI
SN75ALS180N-TUDI
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 差动驱动器和接收器对 14-PDIP 0 to 70
- 品牌名称
- Tudi(钍地半导体)
- 商品型号
- SN75ALS180N-TUDI
- 商品编号
- C53086445
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.5775克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 12Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 220uA | |
| 通讯模式 | 全双工 | |
| 功能特性 | Tx/Rx启用；使能关断；过流保护 |
商品概述
SN65ALS180和SN75ALS180差分驱动器和接收器对是专为多点总线传输线上的双向数据通信而设计的集成电路。这些器件适用于平衡传输线，并符合TIA/EIA-422和TIA/EIA-485标准。SN65ALS180和SN75ALS180集成了一个三态差分线路驱动器和一个差分输入线路接收器，两者均由单5V电源供电。驱动器和接收器具有独立的高电平和低电平有效使能输入，可在外部连接以实现方向控制功能。差分输出和接收器差分输入连接至独立的端子，以实现更高的灵活性，这些端口用于在驱动器被禁用或VCC=0时向总线提供最小负载。这些端口具有宽的正负共模电压范围，使器件非常适合共模应用。
商品特性
- 符合或超越TIA/EIA-422、TIA/EIA-485标准要求
- 采用高速先进低功耗肖特基电路
- 专为串行和并行应用中25Mbaud的速率运行而设计
- 低器件间延迟：6ns（最大值）
- 低电源电流需求：30 mA（最大值）
- 独立的驱动器和接收器，具有用于双VCC和双GND的独立I/O引脚
- 宽±输入/输出总线电压范围
- 驱动器输出能力：±60mA
- 驱动器电流限制
- 接收器输入阻抗：最小12k
- 接收器输入灵敏度：±200mV（最大值）
- 接收器输入迟滞：6mV（典型值）
- 采用单5V电源供电
