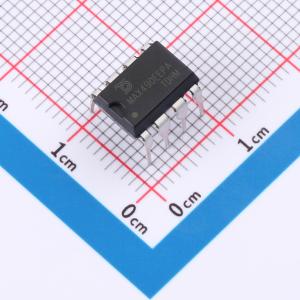

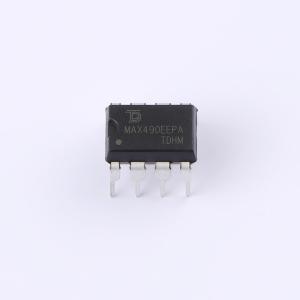

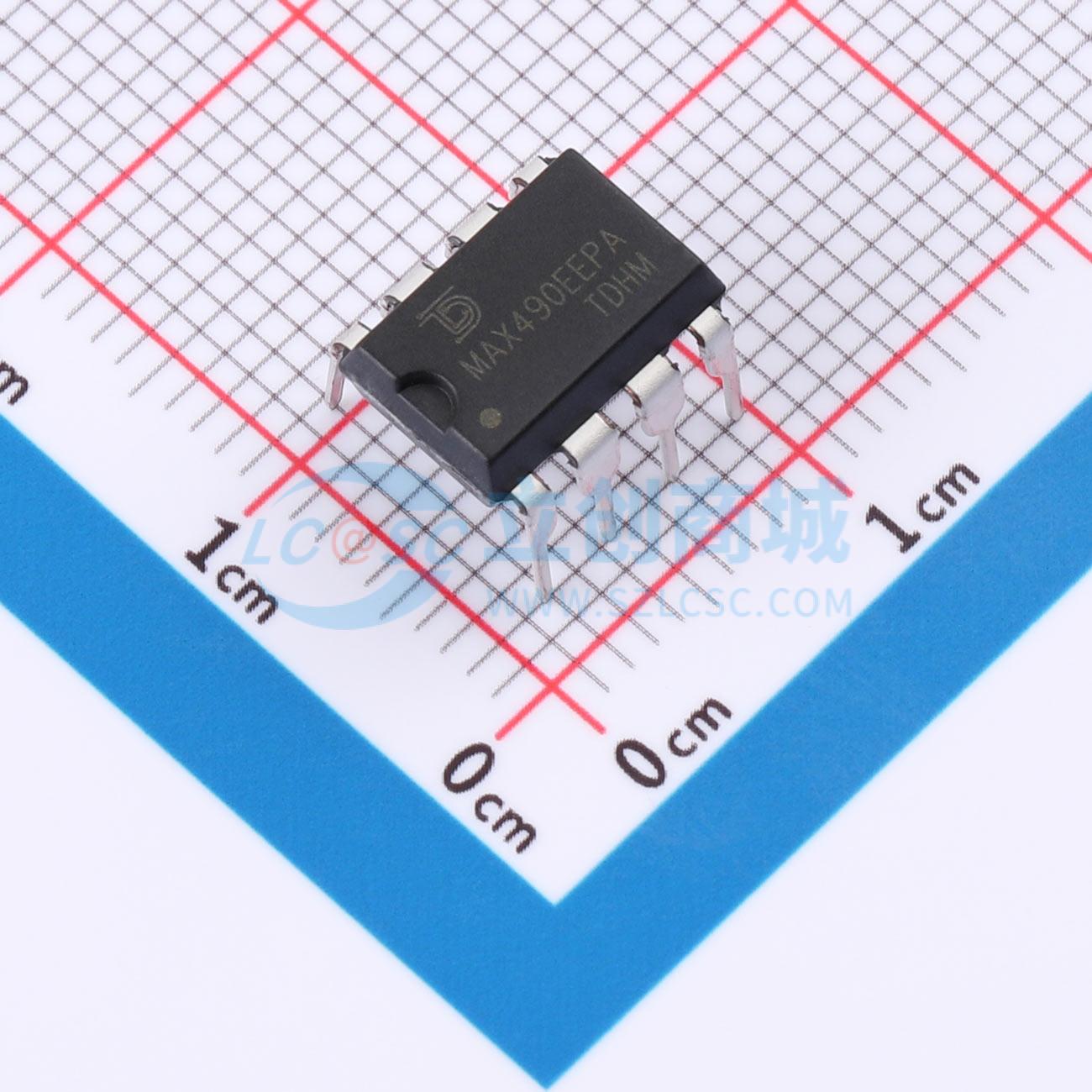

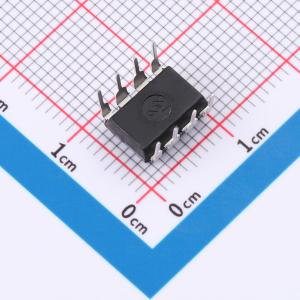

MAX490EEPA-TUDI
MAX490EEPA-TUDI
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MAX481、MAX483、MAX485、MAX487 - MAX491和MAX1487是用于RS - 485和RS - 422通信的低功耗收发器。每个器件包含一个驱动器和一个接收器。
- 品牌名称
- Tudi(钍地半导体)
- 商品型号
- MAX490EEPA-TUDI
- 商品编号
- C53086435
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.7655克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 220uA | |
| 通讯模式 | 全双工 | |
| 功能特性 | 热关断保护；过流保护 |
商品概述
MAX490E是一款适用于恶劣环境的低功耗RS-485/RS-422收发器。每个驱动器输出和接收器输入均具备±15kV静电放电保护，且无闩锁效应。该器件包含一个驱动器和一个接收器。MAX490E的驱动器上升时间不受限制，可实现高达2.5Mbps的传输速率。在驱动器禁用且总线满载的情况下，这些收发器的电源电流消耗仅为120μA。所有器件均采用单5V电源供电。其具备短路电流限制和热关断电路保护功能，可强制输出进入高阻态，以防止过大的功耗。接收器输入端具备失效防护特性，可在输入开路时保证输出为逻辑高电平。MAX490E设计用于全双工通信。
商品特性
- 强大的抗噪声能力
- 集成瞬态电压抑制功能
- 在电气噪声环境中，数据传输速率可达2.5Mbps
- 4.5V~5.5V电源供电，全双工工作
- 失效防护特性
- 1/8单位负载，允许最多256个器件连接到总线
- 驱动器输出短路保护
- 接收器开路失效防护保护
- A、B端口保护：HBM ±15kV
应用领域
- RS-485/RS-422收发器
- 电平转换器
- 工业控制局域网
