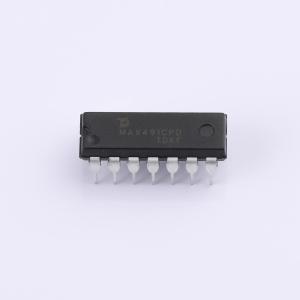

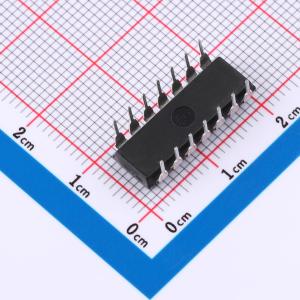

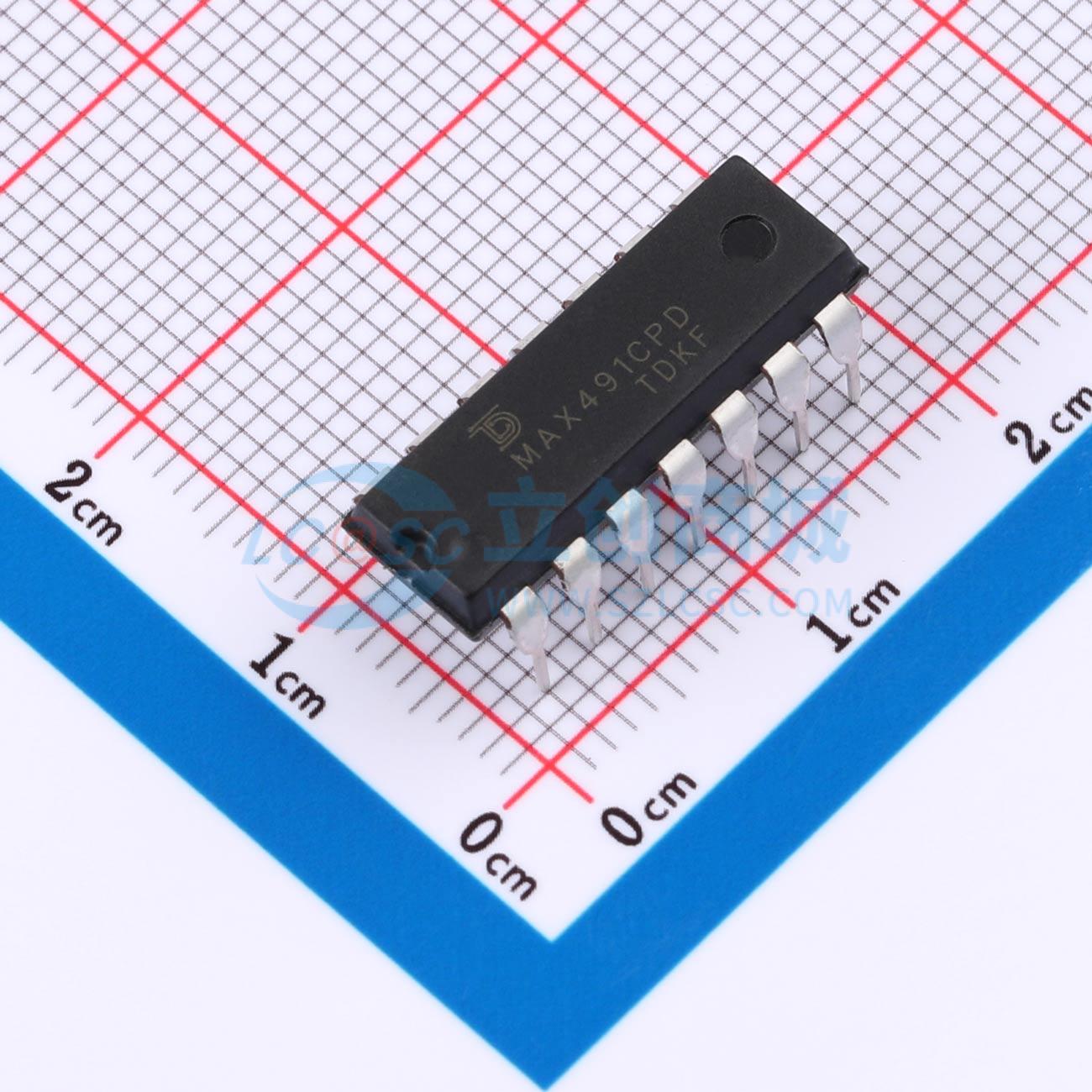

MAX491CPD-TUDI
MAX491CPD-TUDI
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MAX481、MAX483、MAX485、MAX487 - MAX491和MAX1487是用于RS - 485和RS - 422通信的低功耗收发器。每个器件包含一个驱动器和一个接收器。
- 品牌名称
- Tudi(钍地半导体)
- 商品型号
- MAX491CPD-TUDI
- 商品编号
- C53086437
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.5915克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 220uA | |
| 通讯模式 | 全双工 | |
| 功能特性 | Tx/Rx启用；使能关断；过流保护 |
商品概述
MAX491是一款用于RS-422通信的低功耗收发器。每个器件包含一个驱动器和一个接收器。该驱动器具有不受限制的转换速率，可实现高达2.5Mbps的传输。这些收发器在驱动器禁用且处于空闲或满载状态时，消耗的电源电流在10μA至500μA之间。所有器件均在单5V电源下工作。驱动器具有短路电流限制功能，并受热关断电路保护，该电路将驱动器输出置于高阻态以防止过大的功耗损耗。接收器输入具有安全特性，保证当输入开路时输出为逻辑高电平。MAX491的接收器输入阻抗为八分之一单位负载，允许最多256个收发器连接到总线。MAX491支持全双工通信。
商品特性
- 4.5V至5.5V电源供电，支持RS485/RS422全双工通信
- 具备失效安全功能
- 1/8单位负载，允许最多256个器件连接到总线
- 驱动器具备短路输出保护
- 接收器具备开路失效安全保护
- 抗噪声能力强
- 集成瞬态电压抑制功能
- 在电气噪声环境下的数据速率可达2.5Mbps
- A、B端口保护：HBM±15KV
应用领域
- 低功耗RS-485/RS-422收发器
- 用于电磁干扰敏感应用的收发器
- 工业控制局域网
