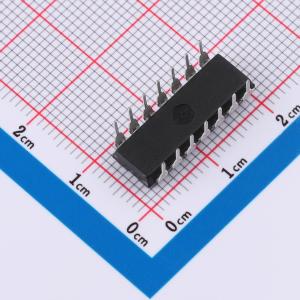

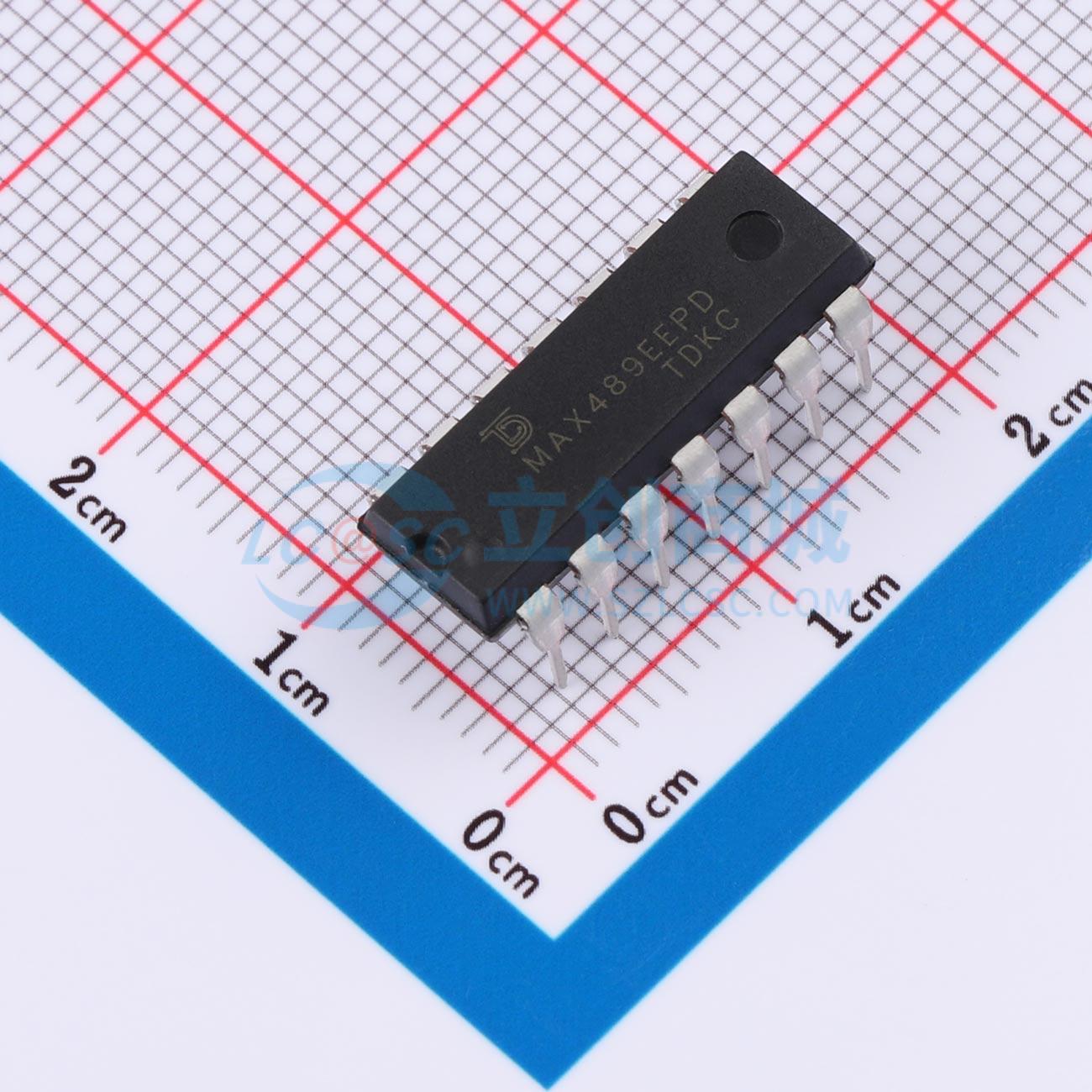

MAX489EEPD-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ±15kVESD保护、限摆率、低功耗、RS-485/RS-422收发器
品牌名称: Tudi(钍地半导体)
商品型号: MAX489EEPD-TUDI
商品编号: C53086431
商品封装: DIP-14
包装方式: 管装
商品毛重: 1.593克(g)

商品参数

商品概述

MAX489E是一款适用于严苛环境的低功耗RS-485和RS-422收发器。驱动输出和接收输入具备±15kV静电放电保护且无闩锁效应。该器件包含一个驱动和一个接收器。489E具有低摆率驱动器，可最大限度地减少电磁干扰并降低因电缆端接不当引起的信号反射，从而实现高达250kbps的无差错数据传输。当驱动器禁用且线路满载时，这些收发器仅消耗120μA电源电流。所有器件均采用单5V电源工作。短路电流受到限制，热关断电路提供保护，强制输出进入高阻态以防止过大的功耗。接收器具有失效安全特性，保证在开路时输出逻辑高电平。MAX489E专为全双工通信设计。

商品特性

4.5V~5.5V电源供电，RS485/RS422全双工通信
失效安全功能
1/8单位负载，允许最多256个器件连接到总线
驱动器短路输出保护
接收器开路失效安全保护
强大的抗噪声能力
集成瞬态电压抑制功能
在电气噪声环境下的数据速率可达250kbps
A、B端口保护：HBM±15kV

应用领域

低功耗RS-485/RS-422收发器
电平转换器
电磁干扰敏感应用中的收发器
工业控制局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	250Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	220uA
	通讯模式	全双工
	功能特性	Tx/Rx启用；热关断保护；使能关断；过流保护
