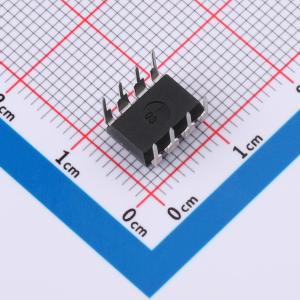

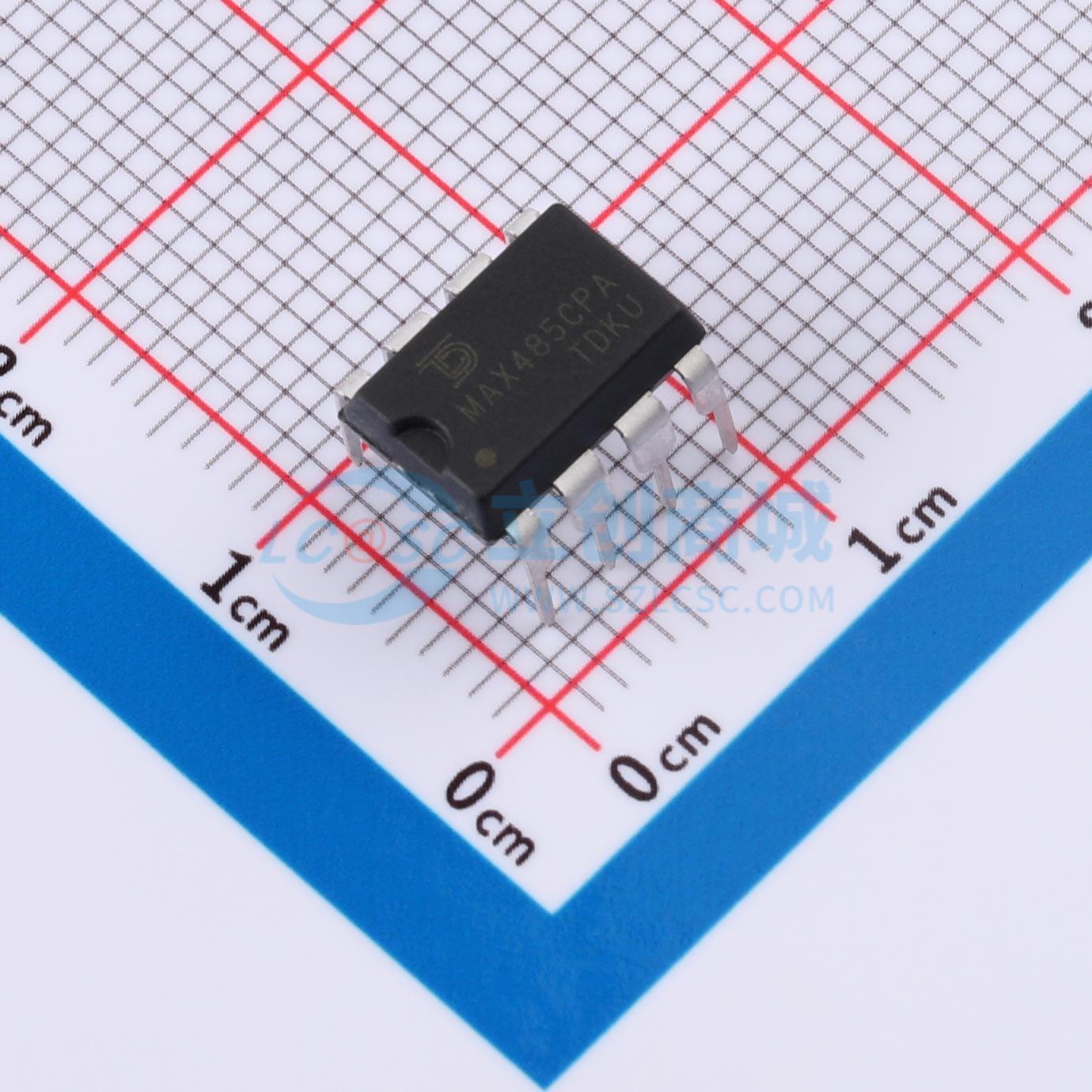

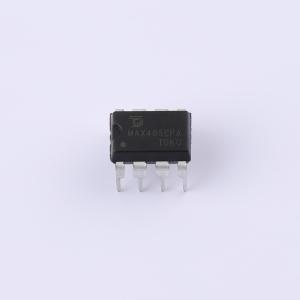

温馨提醒：图片仅供参考，商品以实物为准

MAX485CPA-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MAX481、MAX483、MAX485、MAX487 - MAX491和MAX1487是用于RS - 485和RS - 422通信的低功耗收发器。每个器件包含一个驱动器和一个接收器。
品牌名称: Tudi(钍地半导体)
商品型号: MAX485CPA-TUDI
商品编号: C53086417
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.784克(g)

商品参数

	属性	参数值
	节点数	32
	静电保护	-
	工作温度	0℃~+70℃
	静态电流	200uA
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式

商品概述

MAX485是一款用于RS-485和RS-422通信的低功耗、双向收发器。每个单元包含一个驱动器和一个接收器。MAX485驱动器不受限制的压摆率使其能够以高达2.5Mbps的速率传输数据。在驱动器禁用且接收器处于空闲或满载状态下，这些收发器的电源电流消耗在120μA至500μA之间。驱动器具有短路电流限制，并受热关断电路保护，该电路将驱动器输出置于高阻抗状态以防止过大的功耗。接收器输入具有失效安全特性，保证在输入开路时输出为逻辑高电平。MAX485设计用于半双工应用。

商品特性

在电气噪声环境中支持2.5Mbps速率
DE和/或RE引脚具有热插拔输入结构
5V电源供电，半双工
热关断保护
低电流关断模式
真正的失效安全接收器
优异的抗噪性
允许总线上最多挂接32个收发器
短路保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	-
	数据速率	2.5Mbps
