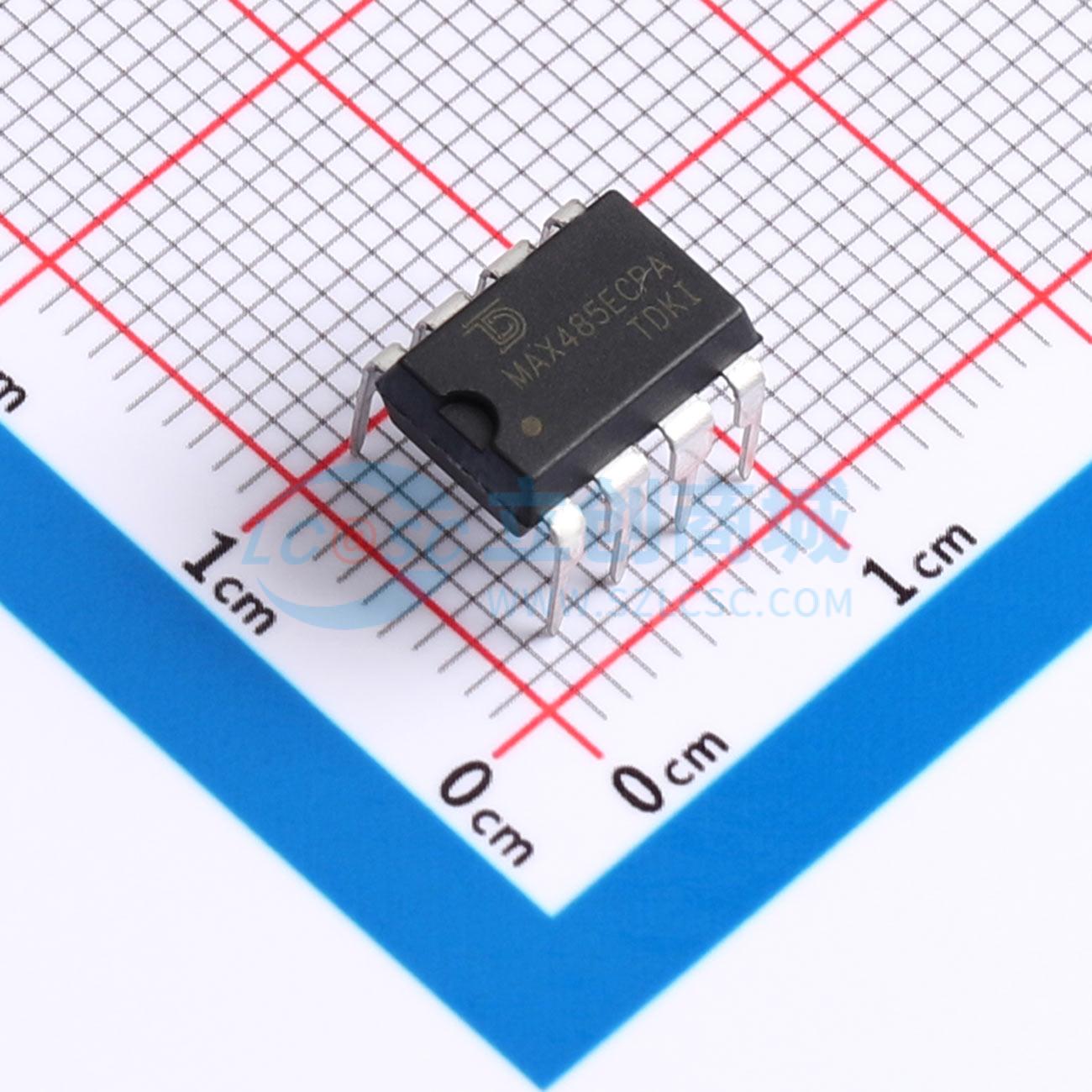

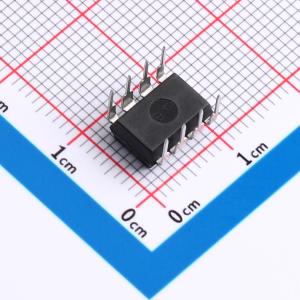

MAX485ECPA-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是用于恶劣环境中RS-485和RS-422通信的低功耗收发器。每个驱动器输出和接收器输入都能防止±15kV静电放电（ESD）冲击，且无闭锁现象。这些器件包含一个驱动器和一个接收器。部分型号具有降低的压摆率驱动器，可最大程度减少电磁干扰（EMI），减少因电缆端接不当引起的反射，从而实现高达250kbps的无差错数据传输；部分型号的驱动器压摆率不受限制，可实现高达2.5Mbps的传输
品牌名称: Tudi(钍地半导体)
商品型号: MAX485ECPA-TUDI
商品编号: C53086418
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.783克(g)

商品参数

	属性	参数值
	节点数	32
	静电保护	±15kV
	工作温度	0℃~+70℃
	静态电流	200uA
	通讯模式	半双工
	功能特性	热插拔保护；自动故障恢复；Tx/Rx启用；热关断保护；使能关断；过流保护

商品概述

MAX485E是一款适用于恶劣环境下RS-485和RS-422通信的低功耗收发器。其驱动器输出和接收器输入具备±15kV静电放电（ESD）冲击保护，且不会发生闩锁。该器件包含一个驱动器和一个接收器。MAX485E的驱动器上升时间不受限制，使其传输速率可达2.5Mbps。在驱动器禁用且连接端接负载的情况下，这些收发器的静态电流仅为120μA。所有器件均采用单5V电源供电。具备短路电流限制和热关断保护电路，可强制输出进入高阻态以防止过大的功耗。接收器输入具有真失效保护特性，确保在输入端开路时输出逻辑高电平。MAX485E设计用于半双工应用。

商品特性

热关断保护
低电流关断模式
真失效保护接收器
优异的抗噪性
在电气噪声环境中支持2.5Mbps速率
DE和/或RE引脚具有热插拔输入结构
5V电源供电，半双工
允许总线上最多挂接32个收发器
短路保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5V
	数据速率	2.5Mbps
