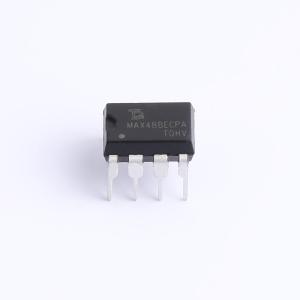

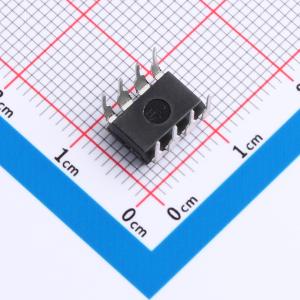

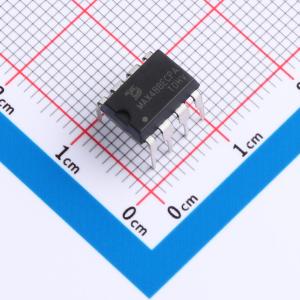

MAX488ECPA-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ±15kVESD保护、限摆率、低功耗、RS-485/RS-422收发器
品牌名称: Tudi(钍地半导体)
商品型号: MAX488ECPA-TUDI
商品编号: C53086426
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.764克(g)

商品参数

商品概述

MAX488E是一款适用于恶劣环境的低功耗RS-485和RS-422收发器。驱动器输出和接收器输入具备±15kV静电放电(ESD)保护且无闩锁效应。该器件包含一个驱动器和一个接收器。MAX488E采用低转换速率驱动器，可最大限度地减少电磁干扰(EMI)并降低因电缆端接不当引起的信号反射，从而实现高达250kbps的无差错数据传输。当驱动器禁用且总线完全加载时，这些收发器仅消耗120μA的电源电流。所有器件均采用单5V电源工作。其具备短路电流限制和热关断电路保护，可强制输出进入高阻态以防止过大的功耗。接收器具有故障安全特性，可在输入开路时保证输出为逻辑高电平。MAX488E专为全双工通信而设计。

商品特性

抗干扰能力强；
集成瞬态电压抑制功能；
在电气噪声环境中数据传输速率可达2.5Mbps；
4.5V~5.5V电源供电，全双工；
具备故障安全特性；
1/8单位负载，允许最多256个器件连接到总线；
驱动器具备短路输出保护；
接收器具备开路故障安全保护；
A、B端口保护：人体模型(HBM) ±15kV；

应用领域

低功耗RS-485/RS-422收发器
电磁干扰敏感应用的电平转换器/收发器
工业控制局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	2.5Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	0℃~+70℃
	静态电流	220uA
	通讯模式	全双工
	功能特性	热关断保护；过流保护
