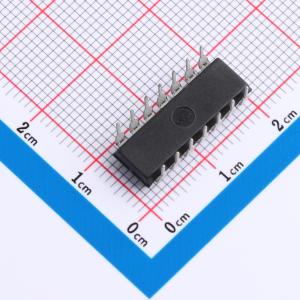

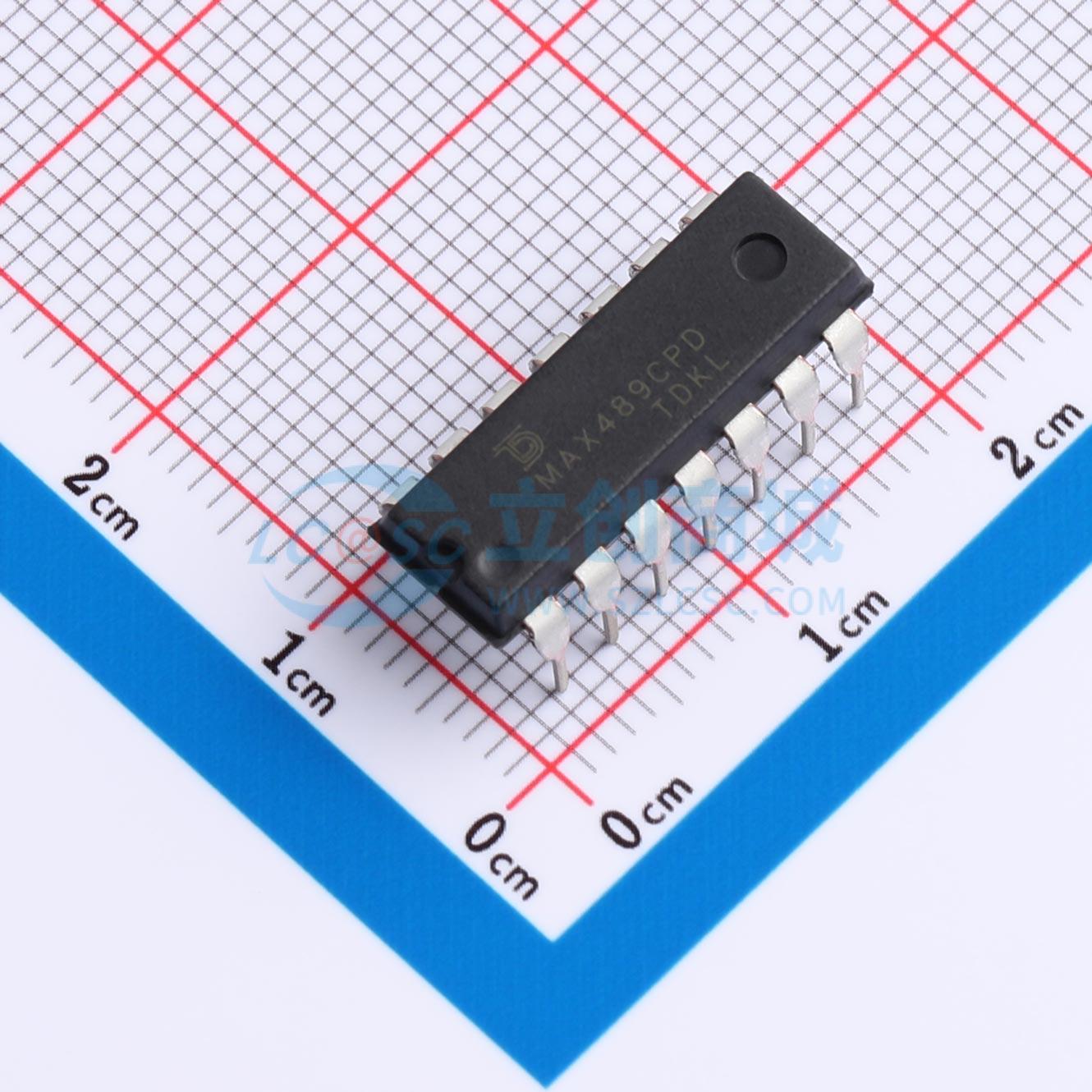

MAX489CPD-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MAX481、MAX483、MAX485、MAX487 - MAX491和MAX1487是用于RS - 485和RS - 422通信的低功耗收发器。每个器件包含一个驱动器和一个接收器。
品牌名称: Tudi(钍地半导体)
商品型号: MAX489CPD-TUDI
商品编号: C53086429
商品封装: DIP-14
包装方式: 管装
商品毛重: 1.596克(g)

商品参数

商品概述

MAX489是一款用于RS-422通信的低功耗收发器。每个单元包含一个驱动器和一个接收器。MAX489降低了驱动器的压摆率，以最小化电磁干扰并减少因电缆端接不当引起的反射，从而支持高达50kbps的无差错数据传输。这些收发器在驱动器禁用且无负载或满负载时，消耗的电源电流在120μA到500μA之间。所有器件均采用单5V电源供电。驱动器具有短路电流限制功能，并受热关断电路保护，该电路将驱动器输出置于高阻态以防止过度功耗。接收器输入端具有失效安全特性，可在输入开路时保证逻辑高电平输出。MAX489适用于全双工通信。

商品特性

4.5V~5.5V电源供电，支持RS485/RS422全双工通信
具备失效安全功能
1/8单位负载，允许最多256个器件连接到总线
驱动器短路输出保护
接收器开路失效安全保护
强大的抗噪声能力
集成瞬态电压抑制功能
在电气噪声环境下的数据速率可达2.5Mbps
A、B端口保护：HBM ±15KV

应用领域

低功耗RS-485/RS-422收发器
电平转换器
工业控制局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	2.5Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	0℃~+70℃
	静态电流	-
	通讯模式	全双工
	功能特性	Tx/Rx启用；使能关断；过流保护
