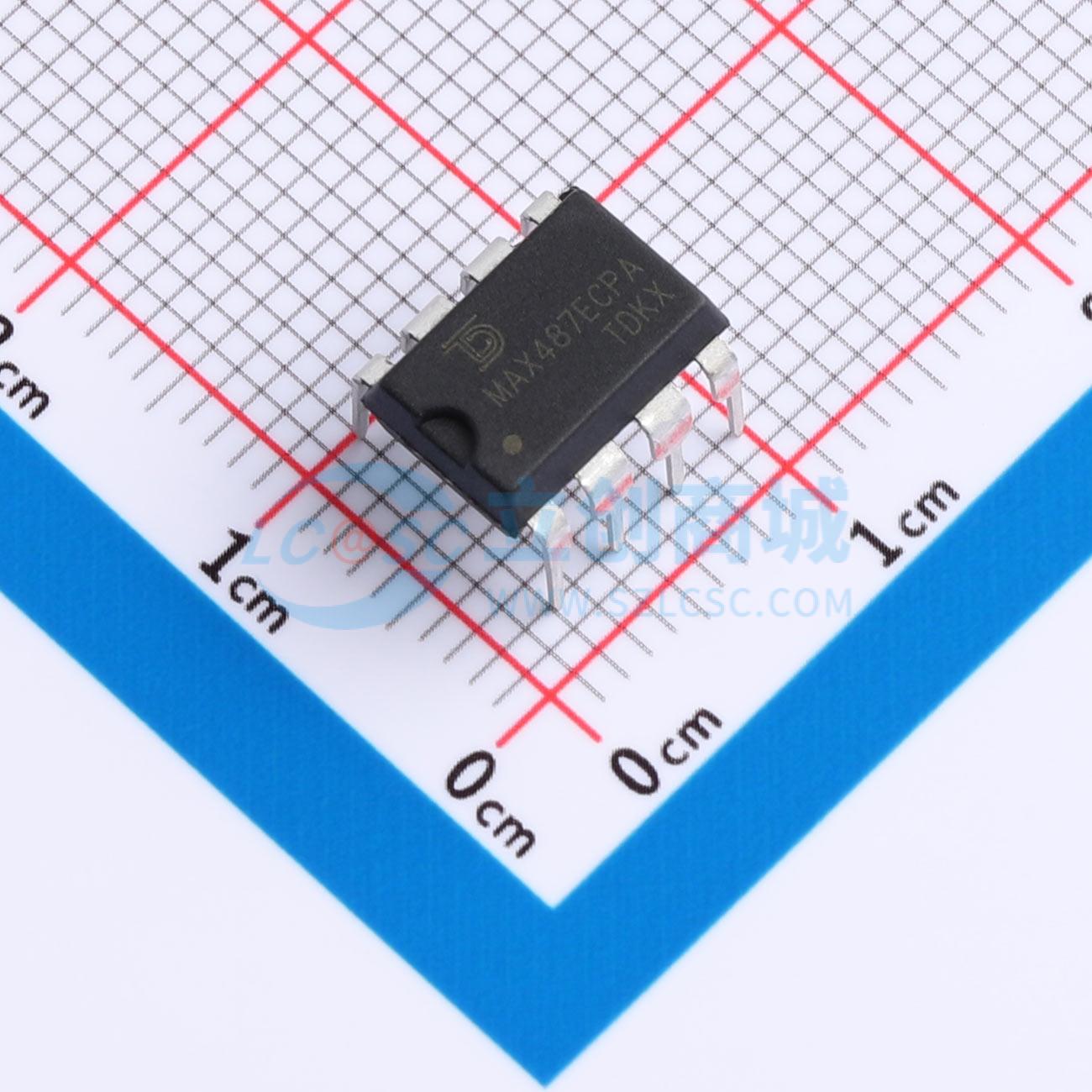

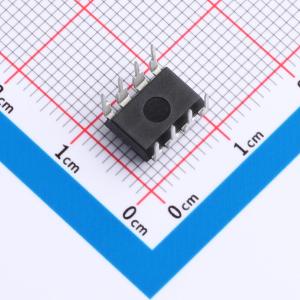

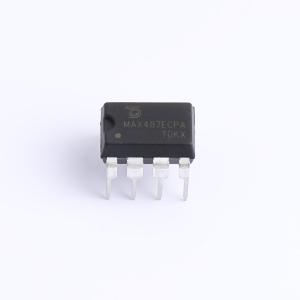

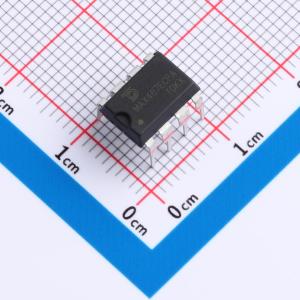

MAX487ECPA-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ±15kVESD保护、限摆率、低功耗、RS-485/RS-422收发器
品牌名称: Tudi(钍地半导体)
商品型号: MAX487ECPA-TUDI
商品编号: C53086422
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.784克(g)

商品参数

	属性	参数值
	节点数	32
	静电保护	±15kV
	工作温度	0℃~+70℃
	静态电流	-
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式

商品概述

MAX487E 是一款适用于严苛环境的低功耗 RS-485 和 RS-422 收发器。驱动器输出和接收器输入均受到 ±15kV ESD（静电放电）保护，且不会发生闩锁。该器件包含一个驱动器和一个接收器。MAX487E 的驱动器具有降低的上升速率，可最大限度地减少 EMI，并减少因电缆端接不当引起的信号反射，从而实现高达 250kbps 的无差错数据传输。当驱动器禁用且总线满载时，这些收发器仅消耗 120μA 的电源电流。此外，MAX487E 具有低电流关断模式，在此模式下仅消耗 0.5μA 的电流。所有器件均采用单 5V 电源供电。短路电流受到限制，并且热关断电路受到保护，会强制输出进入高阻态，以防止过度的功耗。接收器输入具有失效安全特性，确保在输入开路时输出为逻辑高电平。MAX487E 的接收器输入阻抗为四分之一单位负载，允许在总线上挂接多达 18 个收发器。MAX487E 专为半双工应用而设计。

商品特性

热关断保护
低电流关断模式
真正的失效安全接收器
优异的抗噪能力
在电气噪声环境中支持 250kbps 速率
DE 和/或 RE 引脚具有热插拔输入结构
5V 电源供电，半双工
允许在总线上挂接多达 32 个收发器
短路保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5V
	数据速率	250Kbps
