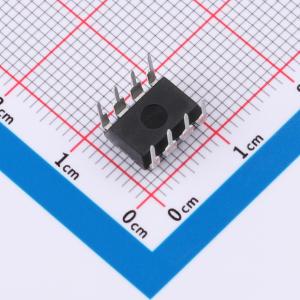

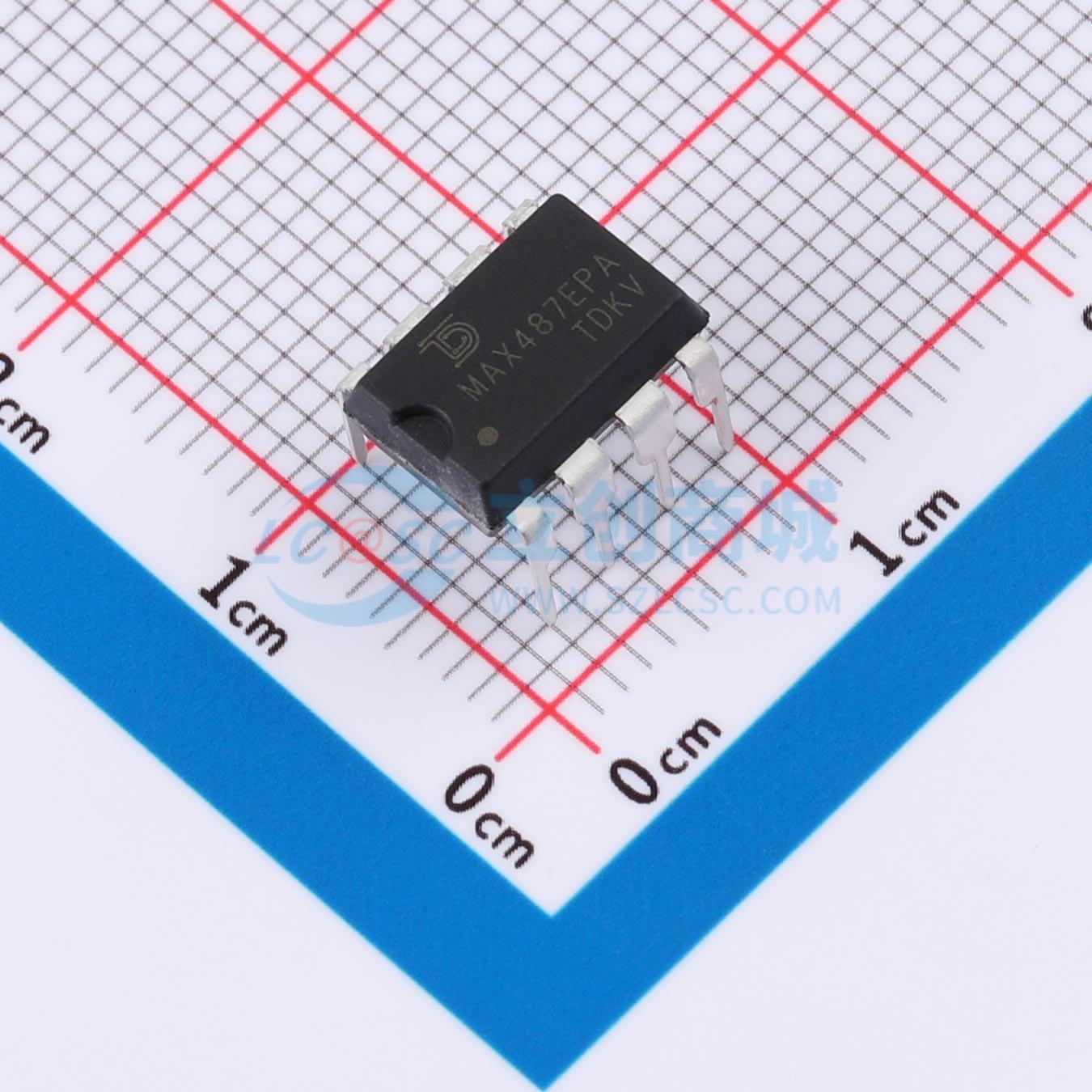

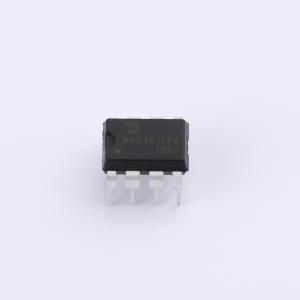

MAX487EPA-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MAX481、MAX483、MAX485、MAX487 - MAX491和MAX1487是用于RS - 485和RS - 422通信的低功耗收发器。每个器件包含一个驱动器和一个接收器。
品牌名称: Tudi(钍地半导体)
商品型号: MAX487EPA-TUDI
商品编号: C53086424
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.793克(g)

商品参数

商品概述

MAX487是一款用于RS-485通信的低功耗收发器。每个器件包含一个驱动器和一个接收器。MAX487具有降低的驱动器压摆率，以最大限度地减少电磁干扰并减少因电缆端接不当引起的反射，从而实现高达250kbps的无差错数据传输。当驱动器被禁用且处于空闲或满载状态时，这些收发器的电源电流消耗在120μA至500μA之间。此外，MAX487具有低电流关断模式，在此模式下仅消耗0.1μA。所有器件均采用单5V电源供电。驱动器具有短路电流限制功能，并受到热关断电路的保护，该电路将驱动器输出置于高阻态以防止过度的功耗。输入具有失效安全特性，保证当输入开路时输出为逻辑高电平。MAX487具有四分之一单位负载的接收器输入阻抗，允许最多128个收发器连接到一条总线上。MAX487设计用于半双工应用。

商品特性

热关断保护
低电流关断模式
真正的失效安全接收器
优异的抗噪性
在电气噪声环境中可达250kbps
DE和/或RE引脚上的热插拔输入结构
5V电源，半双工
允许总线上最多连接32个收发器
短路保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5V
	数据速率	250Kbps

	属性	参数值
	节点数	32
	静电保护	-
	工作温度	-40℃~+85℃
	静态电流	200uA
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护
