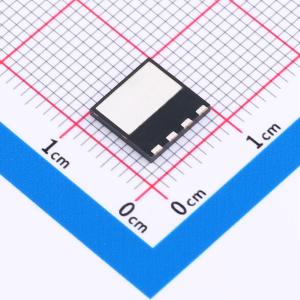

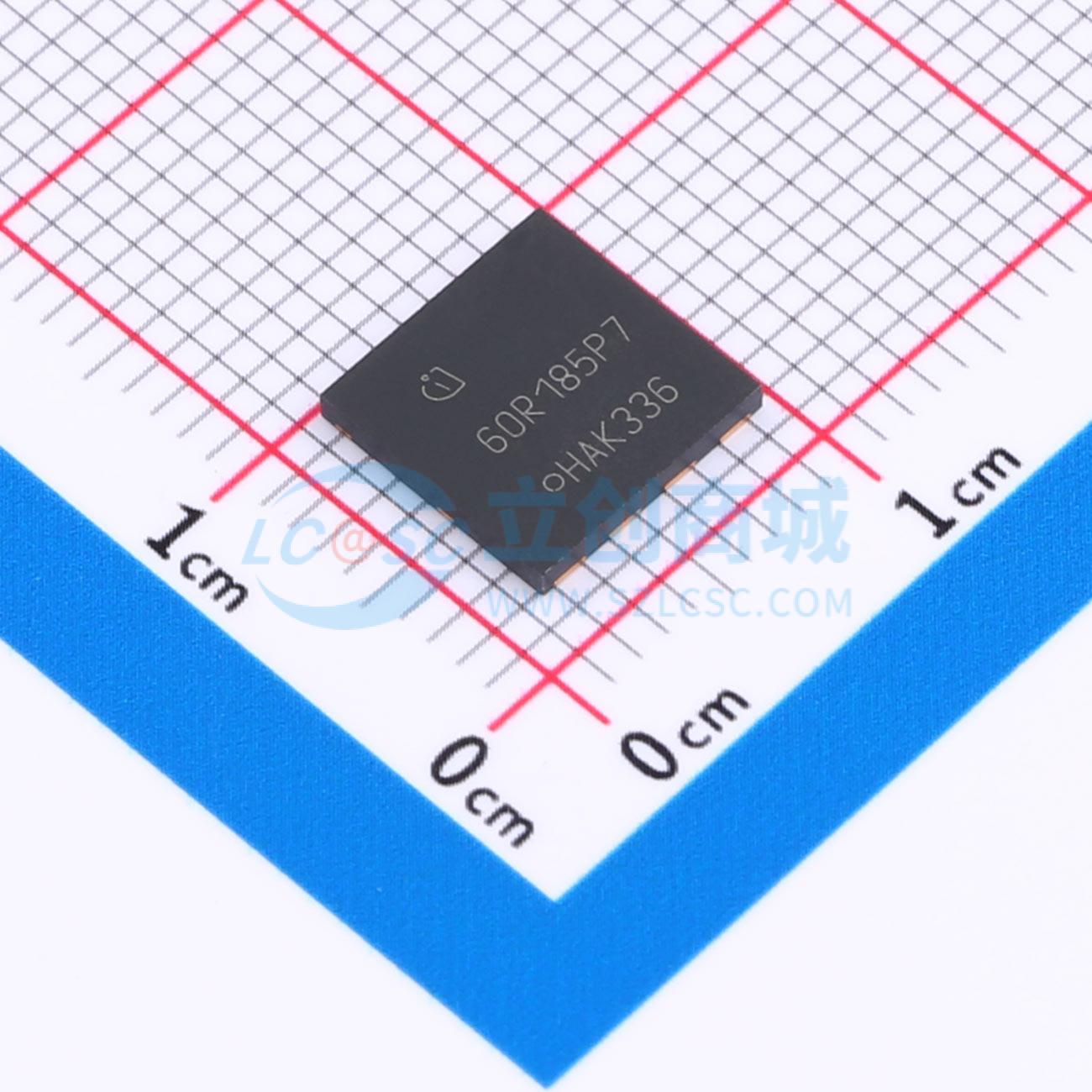

IPL60R185P7
650V 53A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 7代CoolMOS平台是高压功率MOSFET的一项革命性技术，根据超结（SJ）原理设计。600V CoolMOS P7系列结合了快速开关SJ MOSFET的优点和出色的易用性，例如极低的振铃趋势、体二极管在硬换向时的出色耐用性和出色的ESD能力。此外，极低的开关和传导损耗使开关应用更加高效、紧凑且更凉爽。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPL60R185P7
- 商品编号
- C537030
- 商品封装
- VSON-4-EP(8.1x8.1)
- 包装方式
- 编带
- 商品毛重
- 0.3325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 53A | |
| 导通电阻(RDS(on)) | 185mΩ@10V | |
| 耗散功率(Pd) | 82W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 25nC@10V | |
| 输入电容(Ciss) | 1.081nF | |
| 反向传输电容(Crss) | 381pF | |
| 工作温度 | -40℃~+150℃ |
商品概述
CoolMOS第七代平台是高压功率MOSFET的一项革命性技术，它基于超结（SJ）原理设计。600V CoolMOS P7系列是CoolMOS P6系列的继任者。它将快速开关超结MOSFET的优势与出色的易用性相结合，例如极低的振铃倾向、体二极管在硬换向时的出色耐用性以及卓越的静电放电（ESD）能力。此外，极低的开关和传导损耗使开关应用更加高效、紧凑且散热更好。
商品特性
- 由于具有出色的换向耐用性,适用于硬开关和软开关(PFC和LLC)
- 显著降低开关和传导损耗
- 所有产品的ESD耐用性极佳,>2kV(HBM)
- 低RDS(on)A(低于1欧姆平方毫米)使产品的RDS(on)/封装比竞品更优
- 完全符合JEDEC工业应用标准
应用领域
-PFC级-硬开关PWM级-用于PC主机、适配器、液晶和等离子电视、照明、服务器、电信和UPS的谐振开关级
