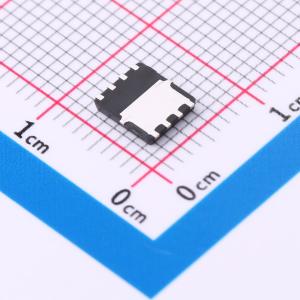

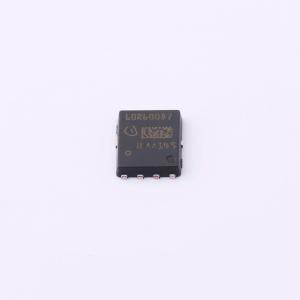

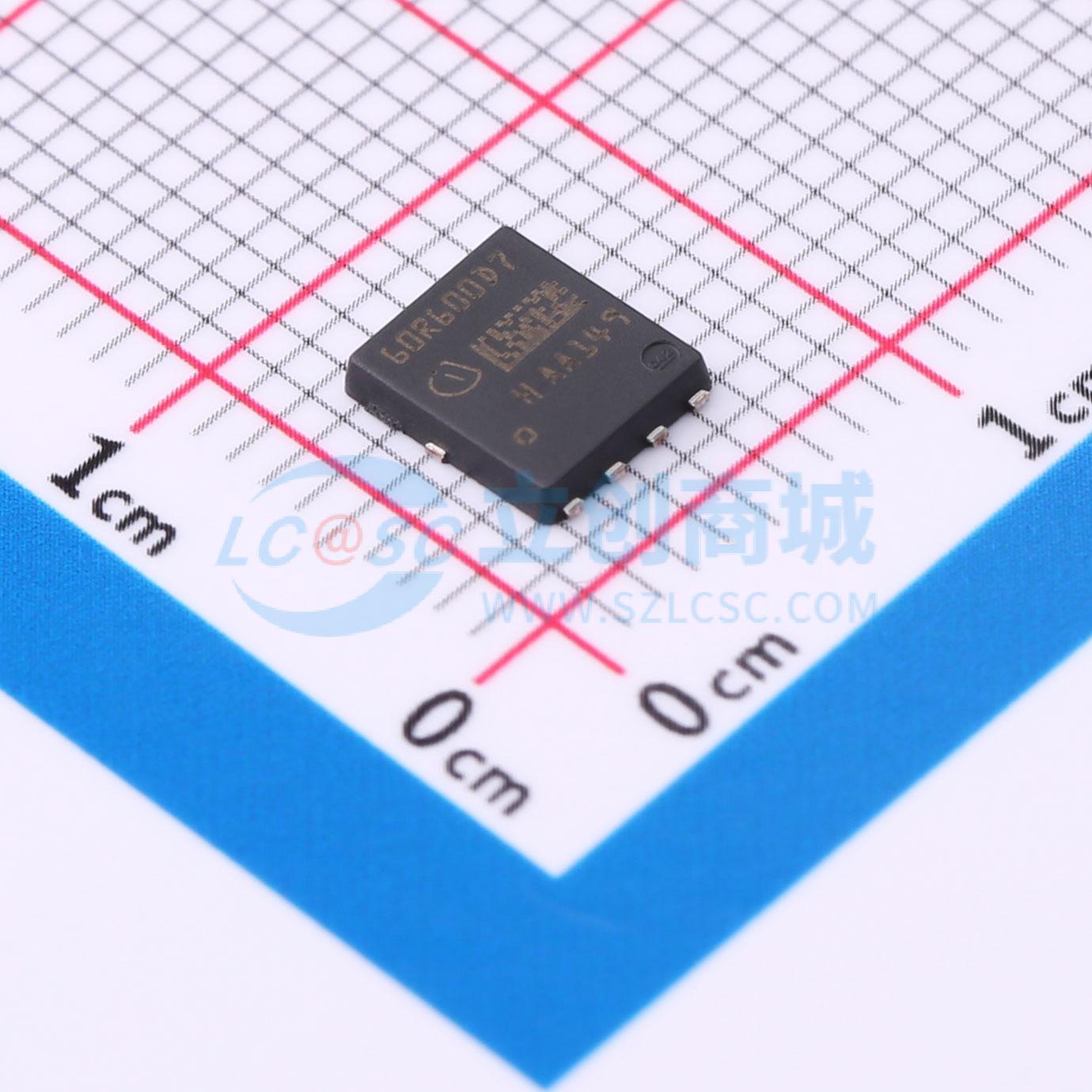

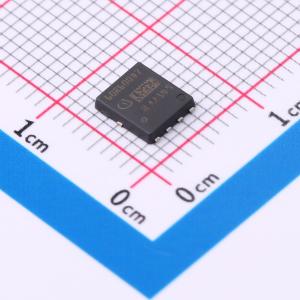

温馨提醒：图片仅供参考，商品以实物为准
IPLK60R600PFD7
1个N沟道 耐压:600V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CoolIMOS是一种用于高压功率MOSFET的创新技术，根据超结（SJ）原理设计。最新的CoolIMOS PFD7是一个优化平台，适用于消费市场中对成本敏感的应用，如充电器、适配器、电机驱动、照明等。新系列提供了快速开关超结MOSFET的所有优点，具有出色的性价比和易用性。该技术符合最高效率标准，支持高功率密度，使客户能够实现非常纤薄的设计。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPLK60R600PFD7
- 商品编号
- C537055
- 商品封装
- ThinPAK(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 517mΩ@10V | |
| 耗散功率(Pd) | 45W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 8.5nC@10V | |
| 输入电容(Ciss) | 344pF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 8pF |
商品概述
CoolMOS是用于高压功率MOSFET的一项革命性技术,依据超结(SJ)原理设计。最新的CoolMOS PFD7是一个经过优化的平台,专为消费市场中对成本敏感的应用而定制,如充电器、适配器、电机驱动、照明等。该新系列具备快速开关超结MOSFET的所有优点,同时拥有出色的性价比和先进的易用性水平。这项技术符合最高效率标准,支持高功率密度,使客户能够实现非常纤薄的设计。
商品特性
- 由于极低的品质因数 RDS(on) * Qg 和 RDS(on) * Eoss,损耗极低
- 开关损耗 E\text oss 低,热性能出色
- 体二极管快速恢复
- 具有广泛的RDS(ON)取值范围和多种封装形式
- 集成齐纳二极管
应用领域
- 高密度充电器中使用的零电压开关(ZVS)拓扑结构
- 适配器
- 照明
- 电机驱动应用
