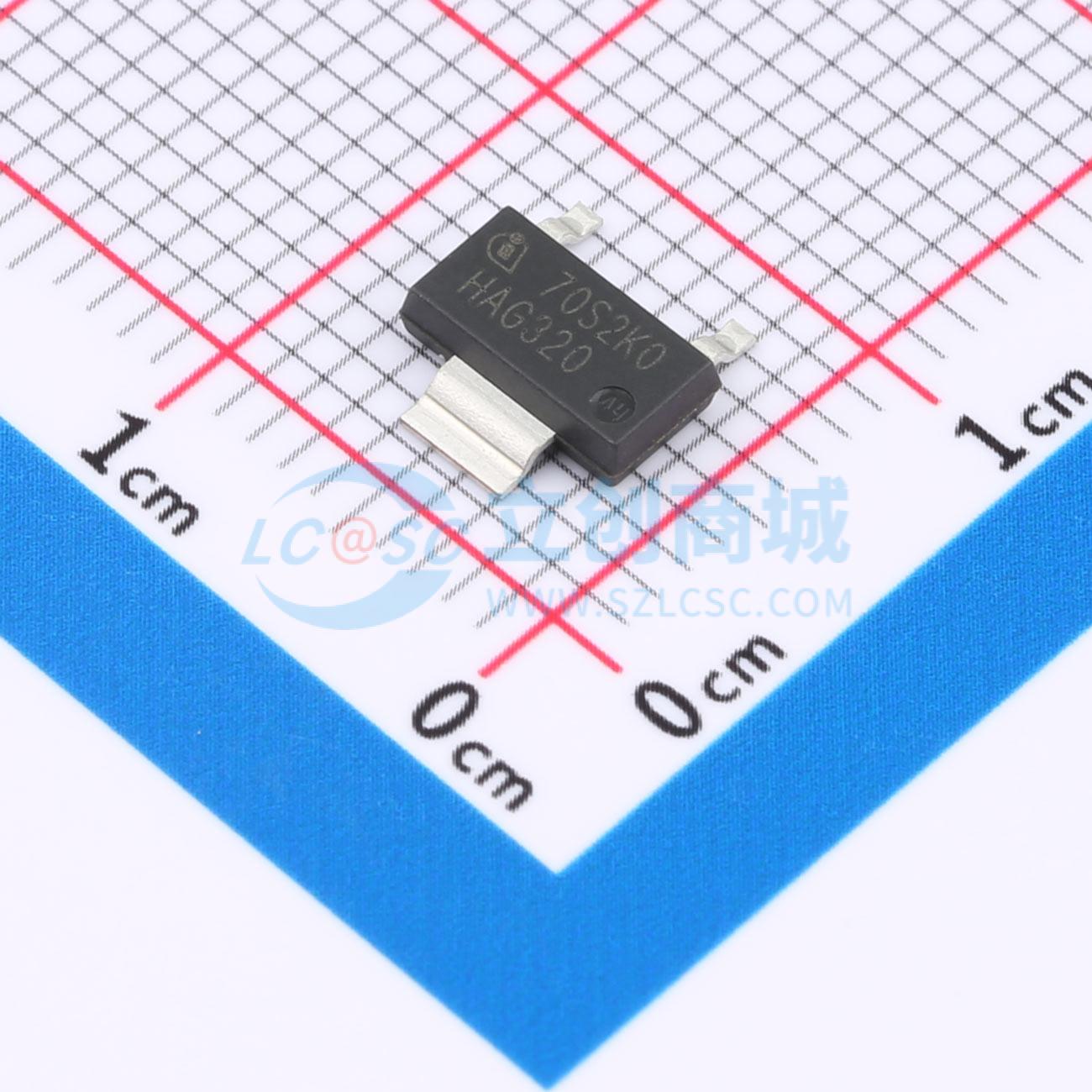

IPN70R2K0P7S实物图

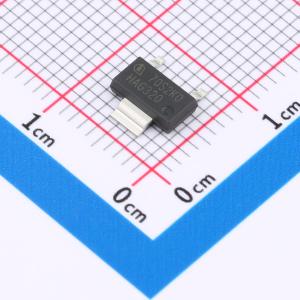

  • IPN70R2K0P7S商品缩略图
  • IPN70R2K0P7S商品缩略图
  • IPN70R2K0P7S商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

IPN70R2K0P7S

700V CoolMOS P7功率晶体管

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
CoolMOS是一种用于高压功率MOSFET的革命性技术,根据超结(SJ)原理设计。最新的CoolMOS P7是一个优化平台,适用于消费市场对成本敏感的应用,如充电器、适配器、照明、电视等。新系列具备快速开关超结MOSFET的所有优点,结合了出色的性价比和先进的易用性水平。该技术符合最高效率标准,支持高功率密度,使客户能够实现非常纤薄的设计。
商品型号
IPN70R2K0P7S
商品编号
C537092
商品封装
SOT-223​
包装方式
编带
商品毛重
0.194克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)700V
连续漏极电流(Id)2A
导通电阻(RDS(on))1.64Ω@10V
耗散功率(Pd)6W
阈值电压(Vgs(th))3V
属性参数值
栅极电荷量(Qg)3.8nC@10V
输入电容(Ciss)130pF@400V
反向传输电容(Crss)-
工作温度-40℃~+150℃
配置-
类型-
输出电容(Coss)-

商品概述

CoolMOS是用于高压功率MOSFET的一项革命性技术,依据超结(SJ)原理设计。最新的CoolMOS P7是一个优化平台,专为消费市场中对成本敏感的应用而定制,如充电器、适配器、照明、电视等。该新系列具备快速开关超结MOSFET的所有优势,同时拥有出色的性价比和先进的易用性水平。这项技术符合最高能效标准,支持高功率密度,使客户能够实现非常纤薄的设计。

商品特性

~~- 由于极低的品质因数RDS(ON)*Qg和RDS(ON)*Eoss,损耗极低-出色的热性能-集成ESD保护二极管-低开关损耗(Eoss)-产品符合JEDEC标准进行验证

应用领域

  • 充电器中使用的反激拓扑-适配器-照明应用

数据手册PDF
