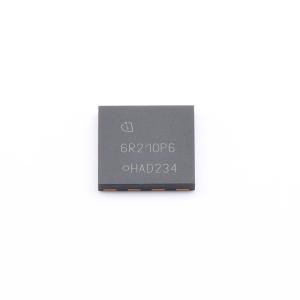

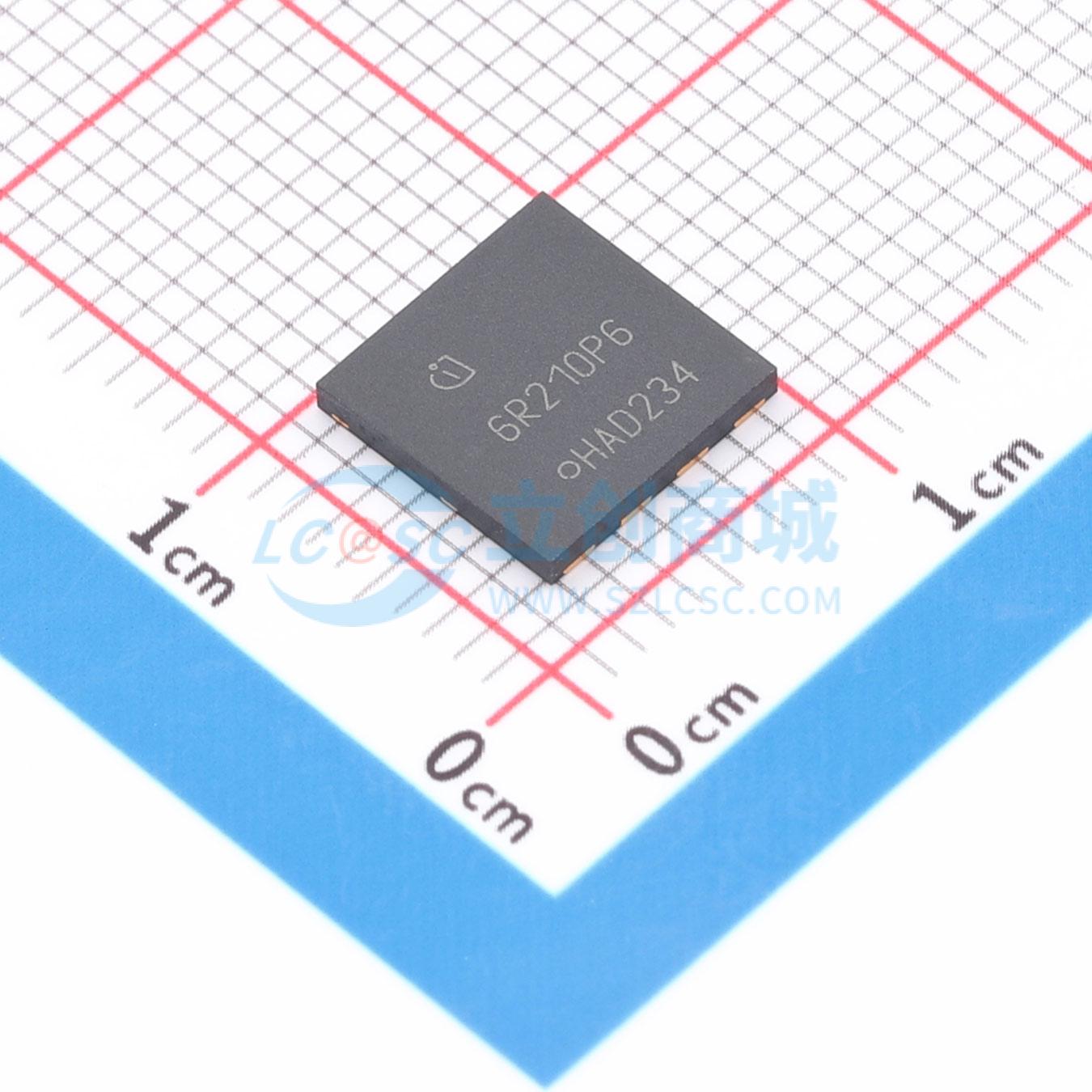

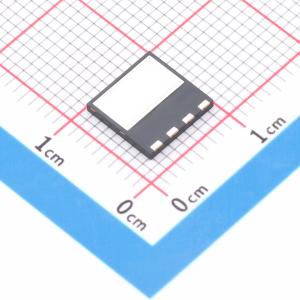

温馨提醒：图片仅供参考，商品以实物为准
IPL60R210P6
IPL60R210P6
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPL60R210P6
- 商品编号
- C537033
- 商品封装
- VSON-4-EP(8.1x8.1)
- 包装方式
- 编带
- 商品毛重
- 0.30625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 12.1A | |
| 导通电阻(RDS(on)) | 210mΩ@10V,7.6A | |
| 耗散功率(Pd) | 151W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 37nC@10V | |
| 输入电容(Ciss) | 1.75nF@100V | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -40℃~+150℃ |
商品概述
CoolMOS™ 是一种用于高压功率 MOSFET 的革命性技术，根据超结（SJ）原理设计。CoolMOS™ P6 系列融合了领先的 SJ MOSFET 供应商的经验与一流的创新技术。所提供的器件具备快速开关 SJ MOSFET 的所有优势，同时不牺牲易用性。极低的开关损耗和传导损耗使开关应用更加高效、紧凑、轻便且散热更好。
商品特性
- 增强了 MOSFET 的 dv/dt 鲁棒性
- 由于极低的品质因数 Rdson*Qg 和 Eoss，损耗极低
- 极高的换向鲁棒性
- 易于使用/驱动
- 无铅镀层，无卤模塑料
- 根据 JEDEC（J - STD20 和 JESD22）标准，适用于工业级应用
应用领域
- 功率因数校正（PFC）级
- 硬开关 PWM 级
- 谐振开关级，例如用于 PC 电源、适配器、液晶和等离子电视、照明、服务器、电信和不间断电源（UPS）
