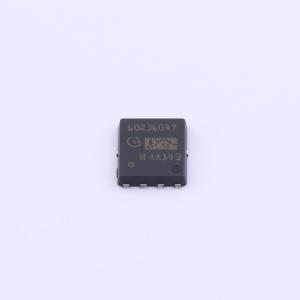

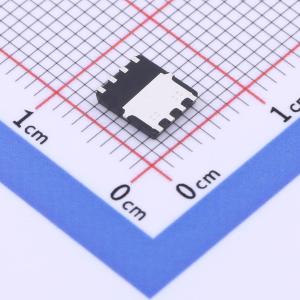

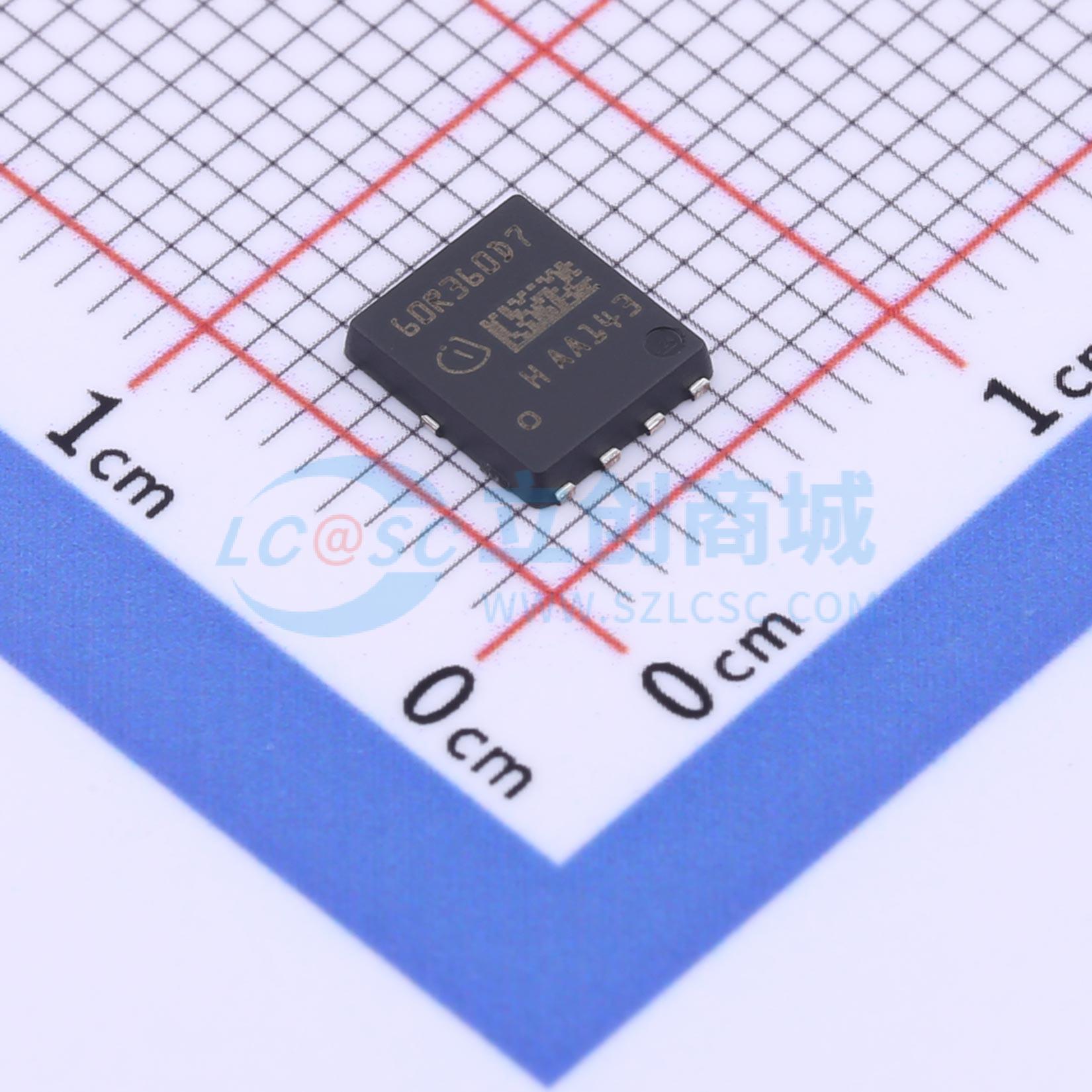

温馨提醒：图片仅供参考，商品以实物为准
IPLK60R360PFD7
1个N沟道 耐压:600V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CoolMOS是一种用于高压功率MOSFET的革命性技术，根据超结（SJ）原理设计。最新的CoolMOS PFD7是一个优化的平台，适用于消费市场对成本敏感的应用，如充电器、适配器、电机驱动、照明等。新系列具备快速开关超结MOSFET的所有优点，兼具出色的性价比和先进的易用性。该技术符合最高效率标准，支持高功率密度，可实现非常纤薄的设计。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPLK60R360PFD7
- 商品编号
- C537054
- 商品封装
- TDSON-8-EP(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 360mΩ@10V | |
| 耗散功率(Pd) | 74W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V@0.14mA | |
| 栅极电荷量(Qg) | 12.7nC@10V | |
| 输入电容(Ciss) | 534pF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 12pF |
商品概述
CoolMOS是一种用于高压功率MOSFET的革命性技术，依据超结（SJ）原理设计。最新的CoolMOST M PFD7是一个优化平台，专为消费市场中对成本敏感的应用而定制，如充电器、适配器、电机驱动、照明等。该新系列具备快速开关超结MOSFET的所有优势，同时拥有出色的性价比和先进的易用性水平。该技术符合最高效率标准，支持高功率密度，使客户能够实现非常轻薄的设计。
商品特性
- 由于极低的品质因数RDS(on) * Qg和RDS(on) * Eoss，损耗极低
- 开关损耗Eoss低，热性能出色
- 快速体二极管
- RDS(on)和封装类型选择广泛
- 集成齐纳二极管
应用领域
- 高密度充电器中使用的零电压开关（ZVS）拓扑
- 适配器
- 照明
- 电机驱动应用
