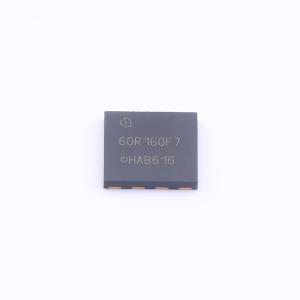

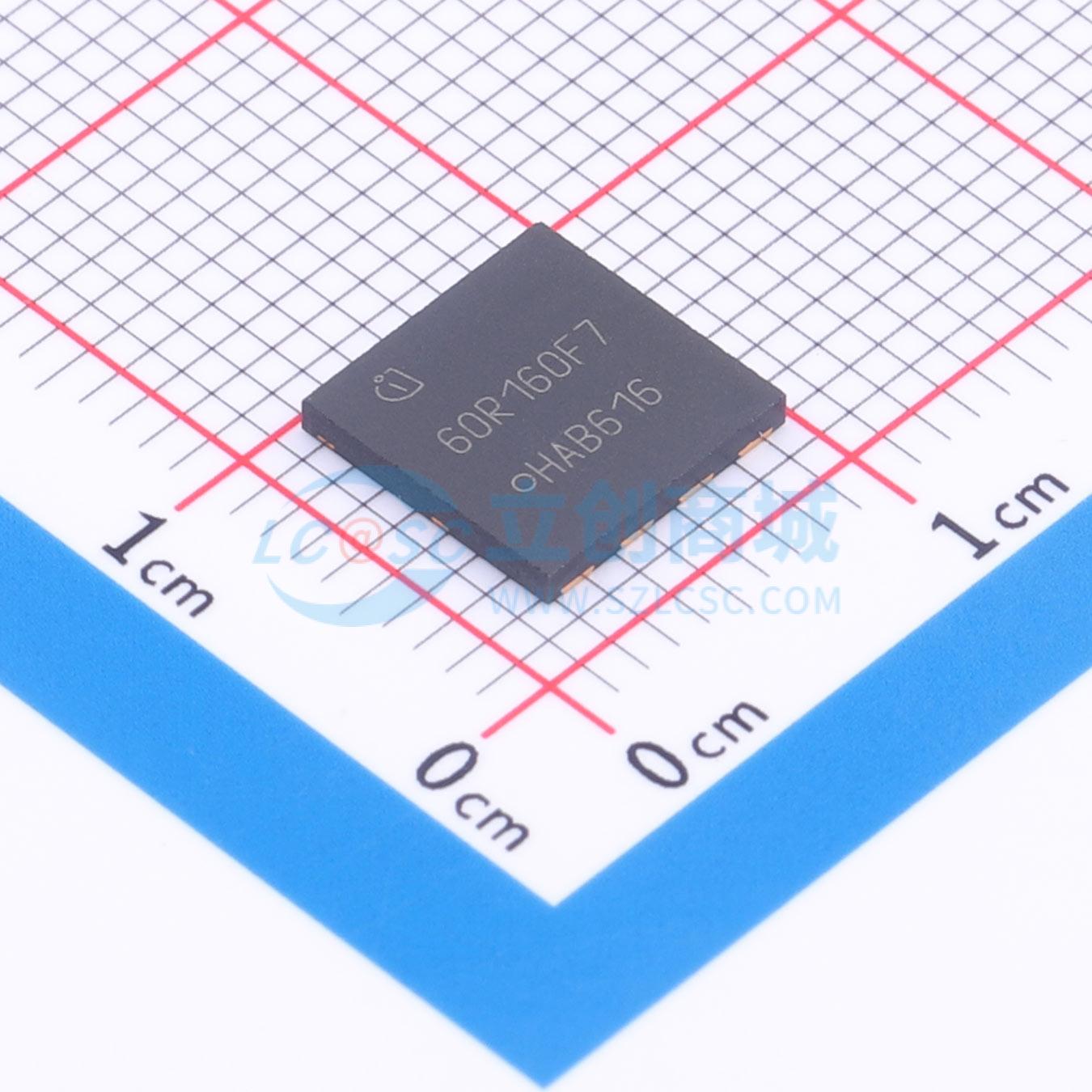

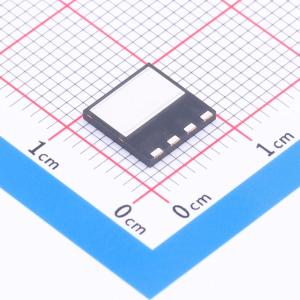

IPL60R160CFD7
IPL60R160CFD7
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPL60R160CFD7
- 商品编号
- C537026
- 商品封装
- VSON-4-EP(8.1x8.1)
- 包装方式
- 编带
- 商品毛重
- 0.30625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 16A | |
| 导通电阻(RDS(on)) | 160mΩ@10V,6.8A | |
| 耗散功率(Pd) | 95W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 31nC@10V | |
| 输入电容(Ciss) | 1.33nF@400V | |
| 反向传输电容(Crss) | 453pF@400V | |
| 工作温度 | -40℃~+150℃ | |
| 配置 | - |
商品概述
CoolMOS是用于高压功率MOSFET的一项革命性技术，根据超结（SJ）原理设计。最新的CoolMOS CFD7是CoolMOS CFD2系列的继任者，是专门针对移相全桥（ZVS）和LLC等软开关应用优化的平台。由于降低了栅极电荷（Qg）、拥有同类最佳的反向恢复电荷（Qrr）并改善了关断特性，CoolMOS CFD7在谐振拓扑中实现了最高效率。作为快速体二极管产品组合的一部分，这个新产品系列融合了快速开关技术的所有优势，同时具备出色的硬换流鲁棒性，且在设计导入过程中易于实施。CoolMOS CFD7技术符合最高的效率和可靠性标准，并且支持高功率密度解决方案。总体而言，CoolMOS CFD7使谐振开关拓扑更高效、更可靠、更轻便且更凉爽。
商品特性
~~- 超快体二极管-低栅极电荷-同类最佳的反向恢复电荷(Qrr)-改善了MOSFET反向二极管的dv/dt和diF/dt鲁棒性-最低的品质因数RDS(ON)*Qg和RDS(ON)*Eoss-SMD和THD封装中同类最佳的RDS(ON)
应用领域
- 软开关拓扑
- 移相全桥（ZVS）、LLC应用——服务器、电信、电动汽车充电
