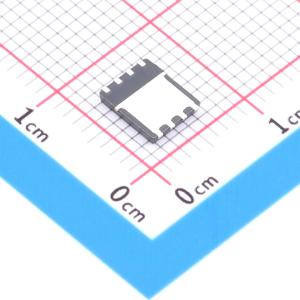

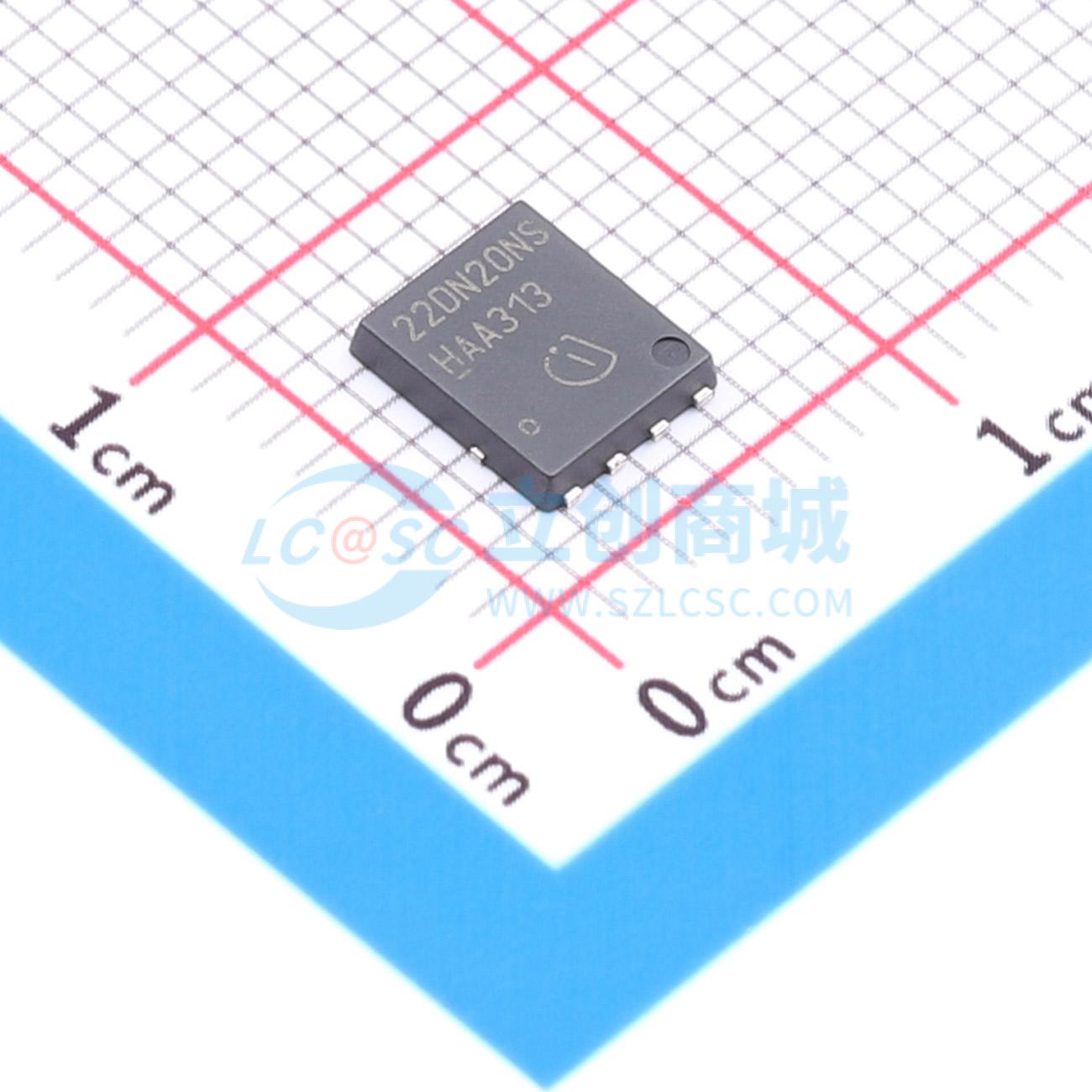

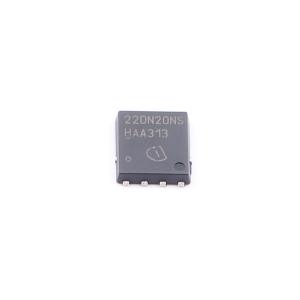

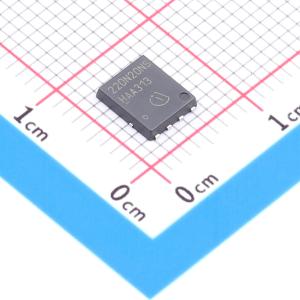

BSC22DN20NS3 G
适用于直流-直流转换的N沟道、低导通电阻功率晶体管，具有出色的栅极电荷与导通电阻乘积
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BSC22DN20NS3 G
- 商品编号
- C534426
- 商品封装
- TDSON-8-EP(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.177148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 225mΩ@10V | |
| 耗散功率(Pd) | 34W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 5.6nC@10V | |
| 输入电容(Ciss) | 430pF | |
| 反向传输电容(Crss) | 5.1pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 针对直流-直流转换进行优化
- N沟道,常电平
- 出色的栅极电荷×导通电阻RDS(on)乘积(品质因数FOM)
- 低导通电阻RDS(on)
- 工作温度达150°C
- 无铅引脚镀层;符合RoHS标准
- 针对目标应用通过JEDEC认证
- 根据IEC61249-2-21标准无卤
