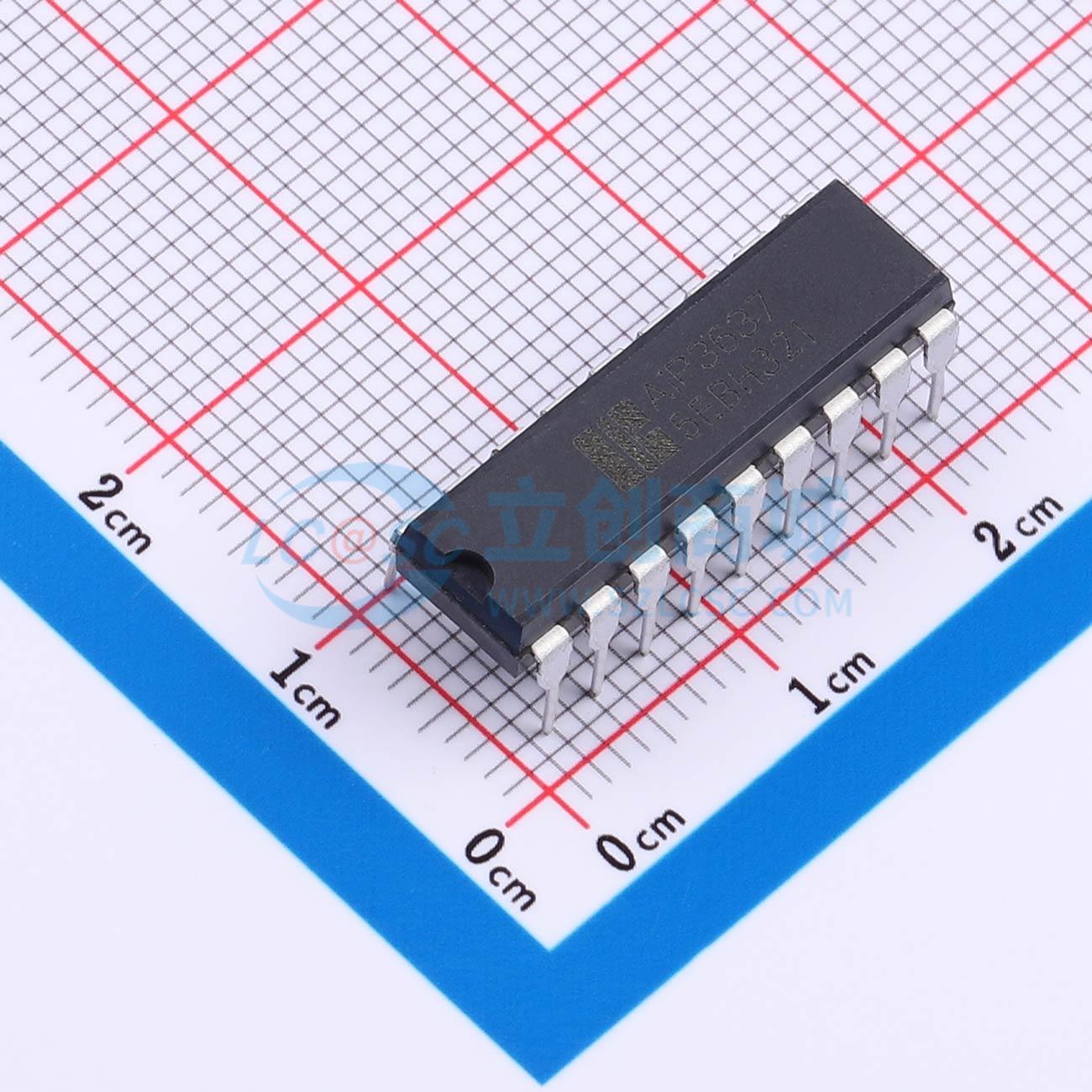

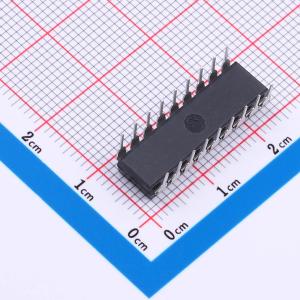

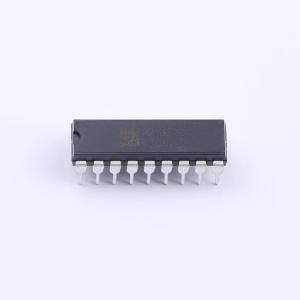

AiP3637DA18.TB

PWM控制型直流马达驱动，可用于单向或双向驱动，内置完善保护电路

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: PWM控制型直流马达驱动
品牌名称: I-CORE(中微爱芯)
商品型号: AiP3637DA18.TB
商品编号: C52260120
商品封装: DIP-18
包装方式: 管装
商品毛重: 2.175克(g)

商品参数

商品概述

该电路是一款PWM控制电路，适用于单向或双向驱动的各类PWM电机驱动或放大应用。在实际应用中，该电路能够提升效率并降低组件成本。其内部集成了一个锯齿波振荡器、一个误差放大器、两个PWM比较器以及典型输出能力为±100mA的输出电路。该电路具备完善的内置保护系统，包括欠压锁定、逐脉冲限流和带温度补偿的2.5V阈值关断功能。

商品特性

可单电源或双电源应用
电源电压范围：±2.5V～±20V
初始振荡器精度10%，全温范围精度15%
双100mA拉/灌输出驱动电路
带温度补偿的2.5V关断输入
非承诺式PWM比较器，设计灵活
内置完善的保护电路，包括欠压保护，逐脉冲过流保护
封装形式：DIP18/SOP20/TSSOP20

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	100mA
	峰值电流	500mA
	工作电压	2.5V~20V

	属性	参数值
	接口类型	-
	导通电阻	-
	静态电流(Iq)	9mA
	工作温度	-40℃~+85℃
	功能特性	电流采样/调节功能
