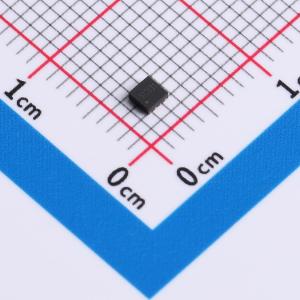

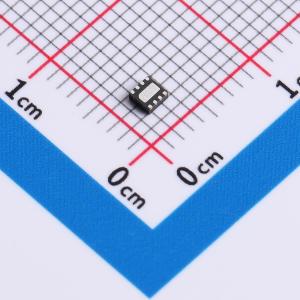

温馨提醒：图片仅供参考，商品以实物为准

AiP6138XB8.TR

单通道H桥电机驱动电路，适用于电池供电运动控制类系统，有低功耗睡眠模式和多种保护特性

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: PH/EN接口低压H桥电机驱动
品牌名称: I-CORE(中微爱芯)
商品型号: AiP6138XB8.TR
商品编号: C52260119
商品封装: DFN-8(2x2)
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

单通道H桥电机驱动电路，具有一个H桥驱动器，能够驱动一个直流电机或其它诸如螺线管的器件。主要应用于摄像机、消费类产品等电池供电的运动控制类系统。芯片将必要的驱动器场效应管和场效应管控制电路集成到单个器件中，大大减少了电机驱动系统的元件数量。增加了保护功能，可实现欠压锁定、过流保护和热关断。输出通过PWM接口（IN1和IN2）或PH-EN接口来控制。包括一个低功耗休眠模式，可以通过nSLEEP管脚启用。

商品特性

单通道H桥电机驱动器
低导通电阻：高侧（HS）+低侧（LS）330mΩ
1.8A最大驱动电流
独立的电机和电源引脚
电机VM：0~11V
逻辑VCC：1.8~5.5V
脉宽调制（PWM）或PH/EN接口
具有225nA最大睡眠电流的低功耗睡眠模式
保护特性：VCC欠压锁定（UVLO）、过流保护（OCP）、热关断（TSD）
封装形式：DFN8/SOP8

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	-
	峰值电流	1.8A
	工作电压	1.8V~5.5V

	属性	参数值
	接口类型	-
	导通电阻	330mΩ
	静态电流(Iq)	50uA
	工作温度	-40℃~+85℃
	功能特性	电流采样/调节功能
