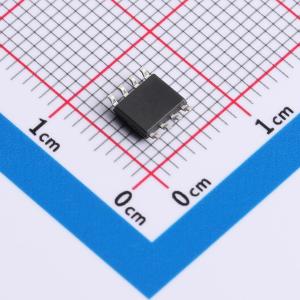

温馨提醒：图片仅供参考，商品以实物为准
AiP6138SA8.TB
单通道H桥电机驱动电路，适用于电池供电运动控制类系统，具备低功耗睡眠模式和多种保护特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PH/EN接口低压H桥电机驱动
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP6138SA8.TB
- 商品编号
- C52260118
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | - | |
| 峰值电流 | 1.8A | |
| 工作电压 | 1.8V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 330mΩ | |
| 静态电流(Iq) | 300uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 主动制动功能；电流采样/调节功能 |
商品概述
AiP6137/AiP6138是一款单通道H桥电机驱动电路，该器件具有一个H桥驱动器，能够驱动一个直流电机或其它诸如螺线管的器件。芯片集成了必要的驱动器场效应管及其控制电路，显著减少了电机驱动系统的元件数量。其主要特点包括：单通道H桥电机驱动器；低导通电阻，高侧加低侧为330mΩ；最大驱动电流1.8A；独立的电机和电源引脚；电机电源电压VM为0 ~ 11V；逻辑电源电压VCC为1.8 ~ 5.5V；支持脉宽调制接口或PH/EN接口；具有低功耗睡眠模式，最大睡眠电流为225nA；提供保护特性，包括VCC欠压锁定、过流保护和热关断；封装形式为DFN8或SOP8。
