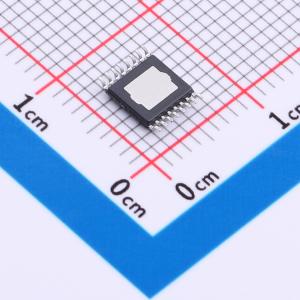

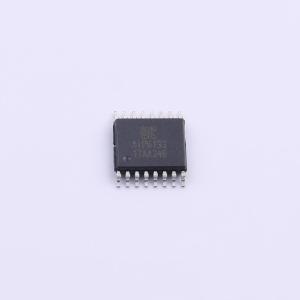

温馨提醒：图片仅供参考，商品以实物为准
AiP6133TE16.TB
双通道H桥电流控制电机驱动器，具备PWM绕组电流调节、保护功能和低功耗睡眠模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双通道H桥电机驱动
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP6133TE16.TB
- 商品编号
- C52260115
- 商品封装
- ETSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.245克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 2 | |
| 输出电流 | 1.5A | |
| 峰值电流 | 2A | |
| 工作电压 | 2.7V~10.8V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 420mΩ | |
| 静态电流(Iq) | 1.6mA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 主动制动功能；交错导通保护；电流采样/调节功能 |
商品概述
AiP6133是一款双通道电流控制电机驱动器芯片，包含两个H桥驱动器，能够驱动两个直流有刷电机、一个双极步进电机或多个螺线管及其他感性负载。每个H桥的输出驱动器由N沟道功率MOSFET组成，用于驱动电机绕组。每个H桥均具备调节或限制绕组电流的电路。该芯片为玩具、打印机和其他机电一体化应用提供了一种集成的双桥电机驱动器解决方案。其主要特点包括：双路H桥电流控制电机驱动器；低导通电阻：高侧加低侧为420mΩ；输出电流（VM = 5 V, 25℃时）：每条H桥的RMS电流为1.5A，峰值电流为2A（ETSSOP/QFN封装）；输出可并联；宽电源电压范围：2.7V ~ 10.8V；PWM绕组电流调节/电流限制；保护功能：过流保护、短路保护、欠压锁定、过热保护；提供故障输出引脚；提供低功耗睡眠模式；封装形式：ETSSOP16、TSSOP16、QFN16（4×4）、QFN16（3×3）。
