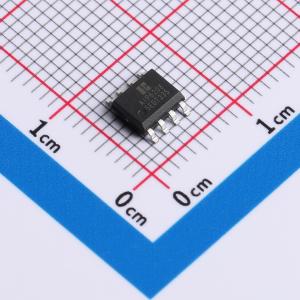

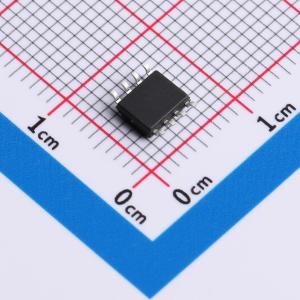

温馨提醒：图片仅供参考，商品以实物为准
AiP6208SA8.TR
直流双向马达驱动电路，抗干扰能力强，输入端兼容TTL/CMOS电平，可控制电机前进、后退及制动，输出内置钳位二极管，适用于感性负载
- 描述
- 100mA直流电机H桥驱动电路
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP6208SA8.TR
- 商品编号
- C52260110
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.188克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | 100mA | |
| 峰值电流 | - | |
| 工作电压 | 4V~12V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | - | |
| 静态电流(Iq) | 400uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 主动制动功能 |
商品概述
AiP6208是一款直流双向马达驱动电路，具备良好的抗干扰能力，其输入端兼容TTL/CMOS电平，可控制电机实现前进、后退及制动功能。该电路能输出典型值为100mA的持续电流，并内置钳位二极管以释放感性负载的反向冲击电流。其电源电压工作范围为4V ~ 12V，采用SOP8封装。
商品特性
- 极低的待机电流
- 电源电压范围：4V ~ 12V
- 电流输出能力典型值100mA
- 较低的饱和压降
- 输出具有正转、反转、刹车和高阻四种状态
- 兼容TTL/CMOS信号，可直接连接CPU
- 输出内置钳位二极管，适用于感性负载
