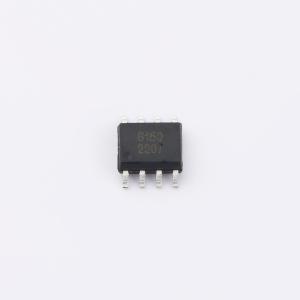

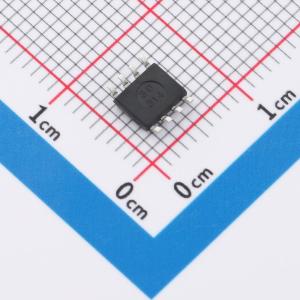

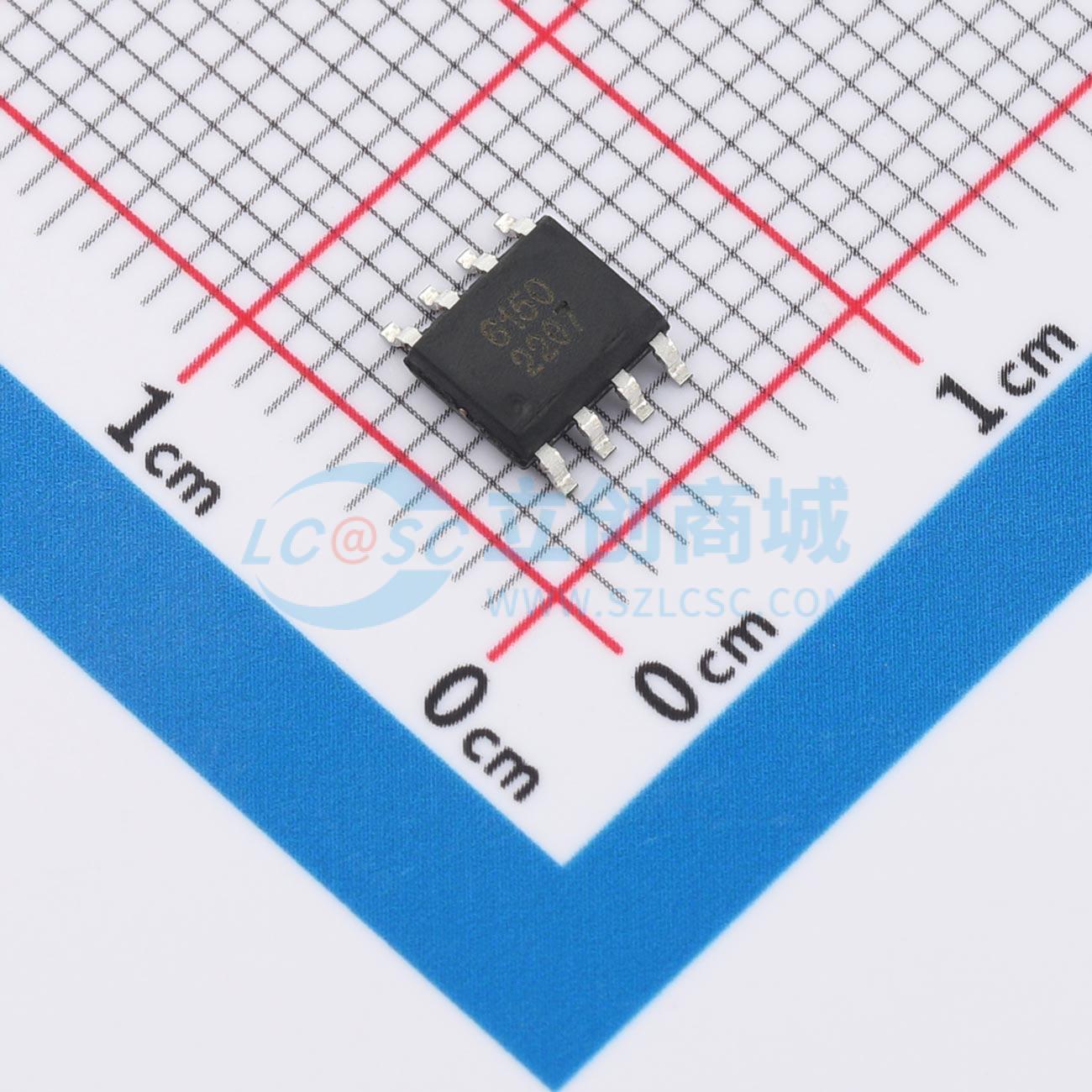

温馨提醒：图片仅供参考，商品以实物为准
AIP6150SA8.TB
直流电机H桥驱动电路，集成短路和过热保护，适用于多种电机驱动场景
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 0.7A直流电机H桥驱动电路
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AIP6150SA8.TB
- 商品编号
- C52260107
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.187克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| 峰值电流 | 1.5A | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 1.27Ω | |
| 静态电流(Iq) | 0uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 主动制动功能；交错导通保护；电流采样/调节功能 |
商品概述
AiP6150是一款直流电机驱动电路，为8V~20V供电的风扇摇头电机、步进电机等应用提供集成的驱动解决方案。该电路集成了H桥驱动电路、短路保护和过热保护电路。
商品特性
- 低待机电流
- 控制端口内置11KΩ对地下拉电阻
- 集成的H桥驱动电路
- 集成低导通内阻MOSFET功率开关管
- 内置防共态导通功能
- 内置过热保护功能
- 内置过流保护功能
- 逻辑电源电压VCC：3V~5.5V
- 功率电源电压VM：8V~20V
- 封装形式：SOP8
应用领域
- 直流风扇摇头步进电机驱动
- 6节电池遥控玩具车转向电机驱动
- 监控设备步进电机驱动
