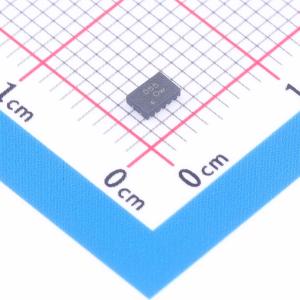

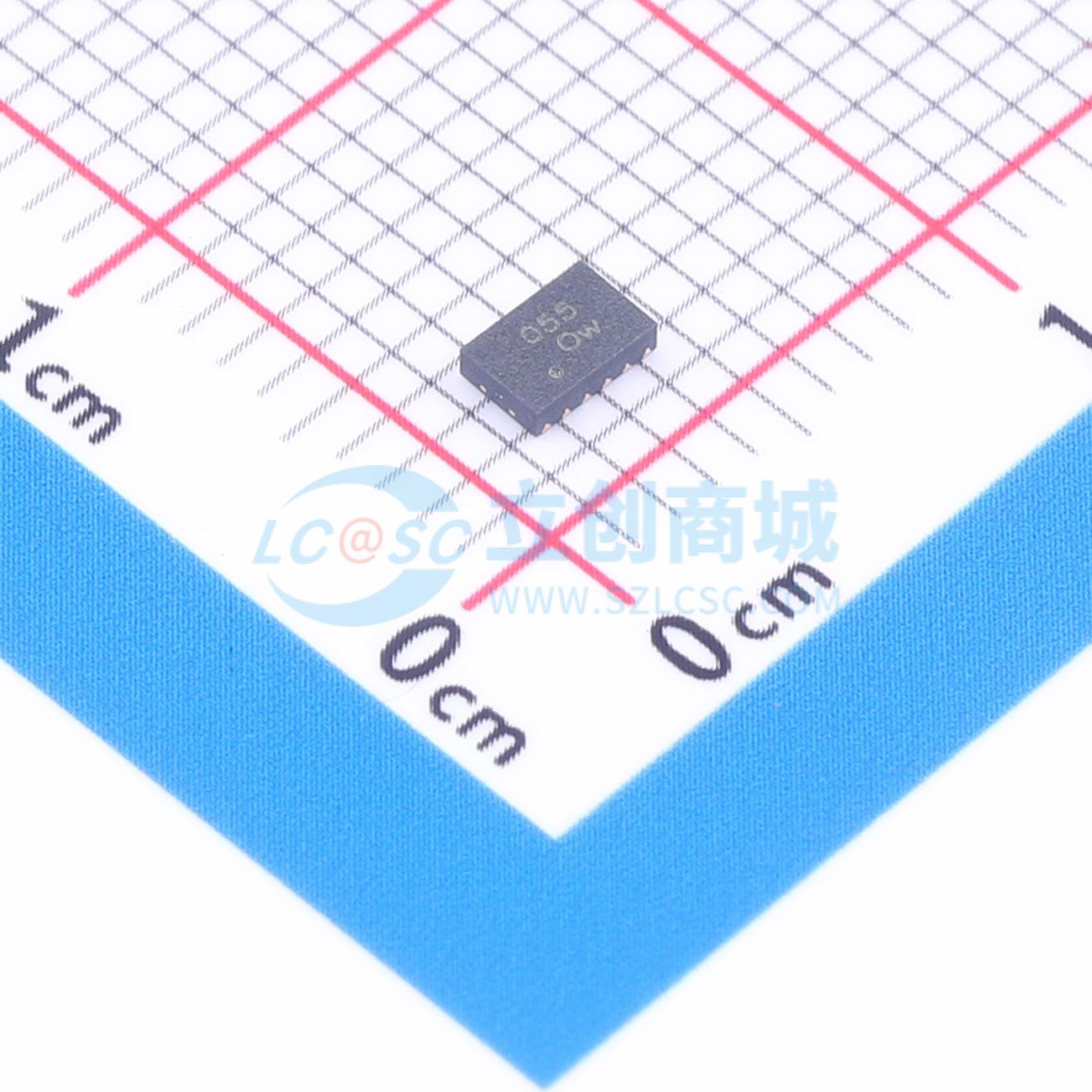

TPQ5055-DFTR-S

升压型 3V~45V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPQ5055-DFTR-S
商品编号: C51933488
商品封装: DFN-12(2x3)
包装方式: 编带
商品毛重: 0.468克(g)

商品参数

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	SEPIC；升压式；反激式
	静态电流(Iq)	540uA
	开关管(内置/外置)	外置
	输出类型	可调
	功能特性	频率同步；逐波限流；可调软启动；工作状态指示

商品概述

TPQ5055x系列是一款采用峰值电流模式控制的宽输入范围非同步升压控制器。该器件可用于升压、SEPIC和反激式拓扑结构。若BIAS引脚连接至VCC引脚，器件可从最低3.0 V电压启动。若BIAS引脚电压超过3.5 V，器件可在输入电源电压低至1.5 V的条件下工作。内部VCC调节器支持高达45 V的BIAS引脚电压。开关频率可通过外部电阻在100 kHz至2.2 MHz范围内编程设定。2.2 MHz的开关频率有助于实现紧凑的解决方案尺寸和快速的瞬态响应。TPQ5055x具备1.5 A的驱动能力和低至100 mV的电流限值阈值。该器件还支持使用外部VCC电源以提高效率。低工作电流和脉冲跳跃操作提升了轻载时的效率。TPQ5055x内置逐周期电流限制、过压保护、输入欠压锁定和热关断等保护功能。TPQ50551和TPQ50553型号提供打嗝模式过载保护。TPQ50552和TPQ50553型号提供扩频开关频率调制功能。TPQ5055x采用小型3mm × 2mm DFN封装。

商品特性

3.5 V至45 V工作电压范围
当BIAS = VCC时，工作电压为3.0 V至20 V
低关断电流（典型值2.1 µA）
低工作电流（典型值540 µA）
可编程开关频率范围：100 kHz至2.2 MHz
100 mV低电流限值阈值
强大的1.5 A峰值标准MOSFET驱动器
可选外部时钟同步
±1%基准电压精度
电源正常指示器
可选打嗝模式短路保护
可选扩频功能以降低电磁干扰
可编程输入电压欠压锁定
可调软启动时间
提供DFN3x2-12封装

应用领域

无光耦合器的多输出反激式转换器
LED照明电源
便携式扬声器
通用升压、SEPIC、反激式应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3V~45V
	输出电压	-
	输出电流	-
	开关频率	100kHz~2.2MHz
	工作温度	-40℃~+125℃
