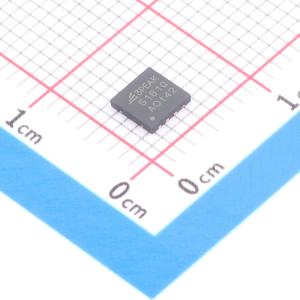

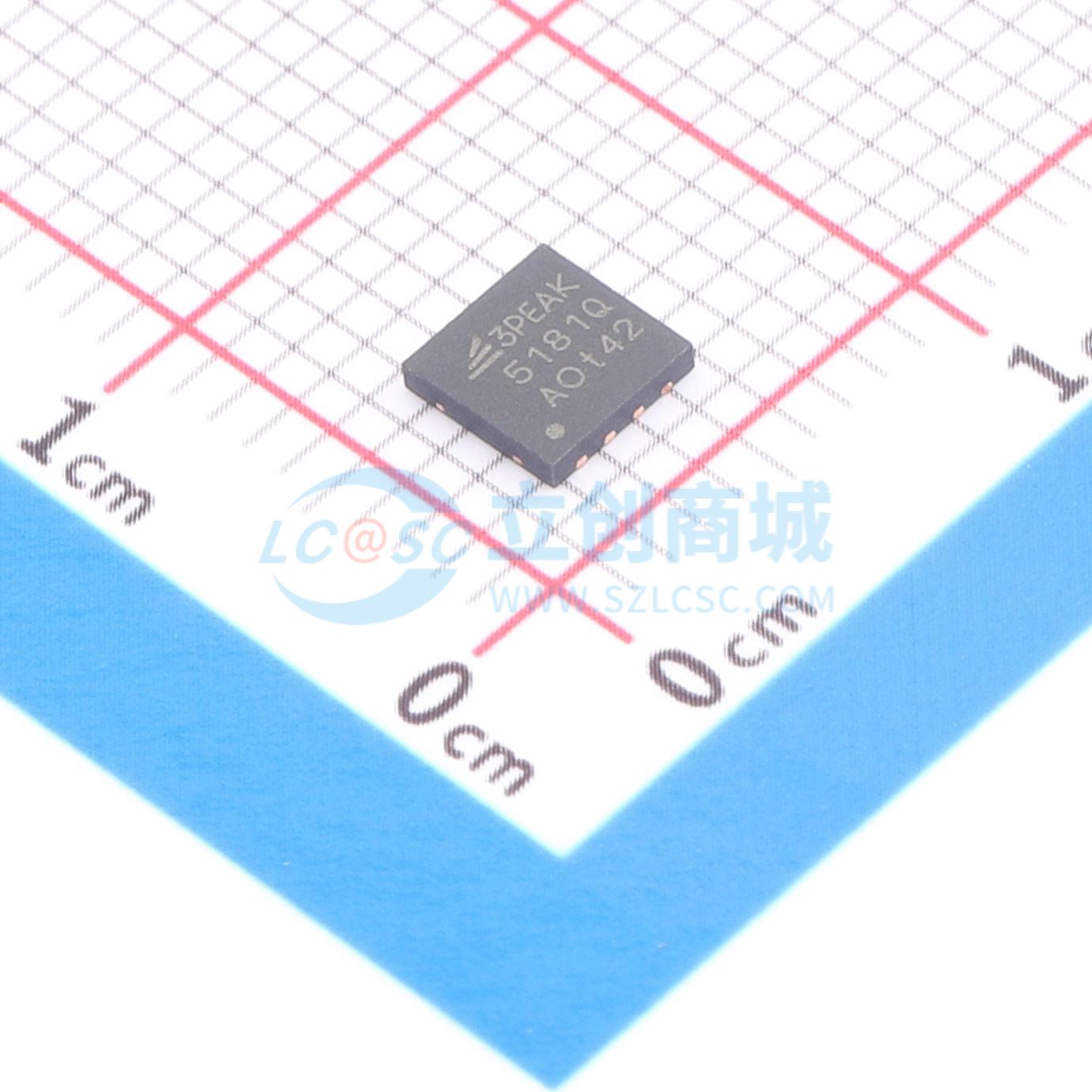

温馨提醒：图片仅供参考，商品以实物为准

TPQ5181Q-DFMR-S

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPQ5181Q-DFMR-S
商品编号: C51933541
商品封装: DFN4x4-8
包装方式: 编带
商品毛重: 0.924克(g)

商品参数

商品概述

TPQ5181Q是一款初级侧调节（PSR）反激式转换器，在4.5V ~ 60V的宽输入电压范围内具有高效率。其隔离输出电压通过采样初级侧反激电压获得，无需光耦合器、电压基准或变压器的第三绕组进行输出电压调节。这种高度集成的设计实现了简单、可靠且高密度的方案，仅需一个元件跨越隔离屏障。边界导通模式（BCM）开关技术有助于实现紧凑的磁性元件解决方案，并提供优于±1.5%的负载与线路调节性能。集成的80V功率MOSFET可提供高达10W的输出功率，并为线路瞬态提供增强的裕量。该转换器简化了隔离式DC/DC电源的实现，并提供可选功能以针对目标终端设备优化性能。输出电压通过一个电阻设定，而一个可选电阻可通过抵消反激二极管压降的热系数来提高输出电压精度。其他特性包括内部固定或外部可编程的软启动、用于提高效率的可选偏置电源连接、带迟滞的精密使能输入以实现可调线路欠压锁定、打嗝模式的过载保护以及具有自动恢复功能的热关断保护。

商品特性

符合汽车应用AEC-Q100标准 - 等级1，工作温度范围：-40℃至125℃
4.5V至60V输入电压
±1.5%输出调节精度
可选输出电压温度补偿
集成80V，0.4Ω功率MOSFET
6ms内部或可编程软启动
可调输入欠压锁定保护
打嗝模式的过流故障保护
输出电压调节无需光耦合器或变压器辅助绕组
重载时工作在边界导通模式（BCM）下的准谐振开关
外部偏置选项以提高效率
采用DFN4X4-8封装

应用领域

汽车车身电子系统
汽车动力总成系统
隔离式偏置电源轨

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	4.5V~60V
	输出电压	-
	输出电流	-
	开关频率	12kHz~350kHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	反激式
	静态电流(Iq)	350uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	可调软启动；过流保护；打嗝限流
