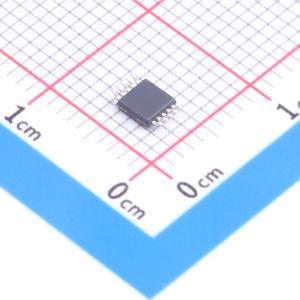

温馨提醒：图片仅供参考，商品以实物为准
TPC6200SQ-VS2R-S
TPC6200SQ-VS2R-S
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPC6200SQ-VS2R-S
- 商品编号
- C51933513
- 包装方式
- 编带
- 商品毛重
- 0.958克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 集成调制器；多路复用器；双极性输入；内置数字滤波器；内置温度传感器 |
商品概述
TPC6200SQ 是一款用于高精度、低功耗测量的 24 位 Σ-Δ ADC。该器件集成了内部可编程增益放大器、电压基准、振荡器、数字滤波器和温度传感器。器件支持 2.7V 至 5.5V 的宽电源电压范围。TPC6200SQ 的数据速率可在 64 SPS 至 32 kSPS 范围内配置。PGA 提供的输入范围从 ±256 mV 至 ±6.144 V，模拟输入负电压可低至 -128 mV，这允许进行高精度的正负信号测量。集成的输入多路复用器支持两个差分对或四个独立的单端输入。内部温度传感器可用于一般温度监测或热电偶冷端补偿。TPC6200SQ 可设置为单次转换模式或连续转换模式。单次转换模式具有转换后关断电源的特点，适用于低功耗应用。数字接口支持通过 SPI 兼容串行接口与各种主机控制器通信。TPC6200SQ 采用 MSOP10 封装，工作温度范围为 -40°C 至 +125°C。
商品特性
- 符合 AEC-Q100 汽车应用标准：等级 1，环境温度 -40°C 至 125°C
- 24 位、32 kSPS、4 通道 ADC
- 宽电源范围：2.7 V 至 5.5 V
- 可编程数据速率：64 SPS 至 32 kSPS
- 单周期稳定
- 支持四个单端或两个差分输入
- 内部 PGA
- 可选全局斩波模式
- 内部低漂移电压基准
- 内部温度传感器
- SPI 兼容接口
- 封装：3mm × 3mm MSOP10
- 宽工作温度范围：-40°C 至 +125°C
应用领域
- 电流分流测量
- 电压测量
- 温度测量
